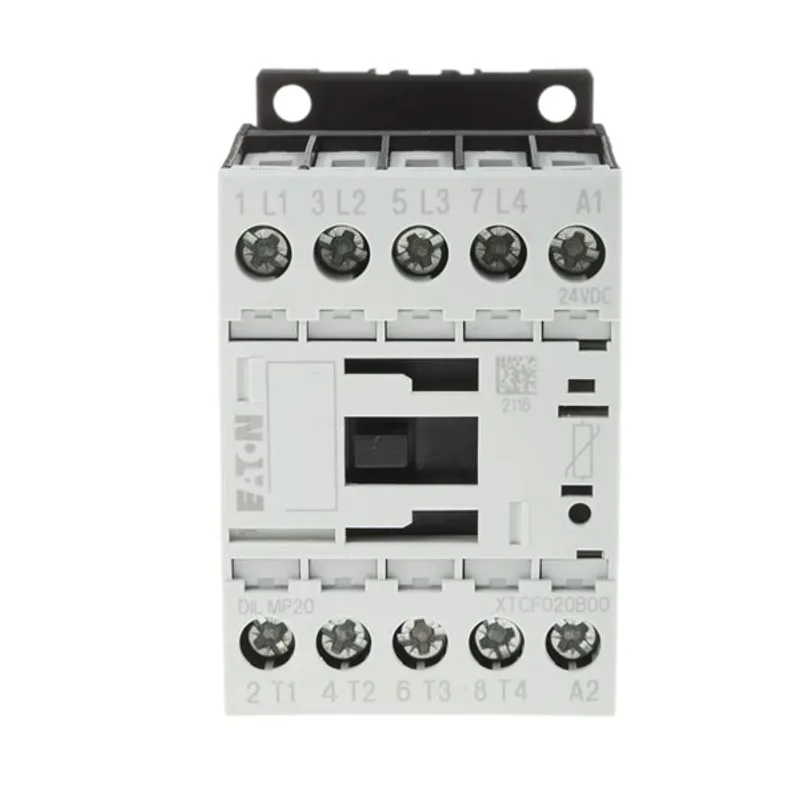

Khởi động từ (Contactor) Eaton Moeller 158235 - DILMP20(120VDC) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện, điều khiển động cơ và các tải công nghiệp cần vận hành ổn định bằng cuộn hút 120 V DC. Sản phẩm phù hợp cho tủ điện điều khiển, hệ thống máy móc, dây chuyền sản xuất và các ứng dụng cần đóng cắt nhiều cực cùng lúc.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, bảo vệ và phân phối điện. Dòng contactor DILMP được phát triển cho các ứng dụng yêu cầu độ tin cậy cao, kết cấu gọn, dễ lắp đặt và đáp ứng các tiêu chuẩn quốc tế trong hệ thống điện công nghiệp.

Thông tin cơ bản	Giá trị
Mã hàng	158235
Model	DILMP20(120VDC)
Thương hiệu	Eaton Moeller
Dòng sản phẩm	Moeller series DILMP 4-pole contactor
Số cực chính	4 cực
Điện áp cuộn hút	120 V DC
Công suất động cơ tham khảo AC-3 tại 380/400 V	5.5 kW
Xuất xứ	Romania

Ưu điểm và tính năng nổi bật

DILMP20(120VDC) được thiết kế cho các hệ thống điều khiển công nghiệp cần một contactor 4P bền bỉ, vận hành ổn định với nguồn điều khiển một chiều. Sản phẩm hỗ trợ đóng cắt đồng thời bốn mạch, phù hợp với tải 3 pha kèm trung tính hoặc các tải 4 cực đặc thù.

• Contactor 4P giúp đóng cắt đồng thời bốn cực, tăng tính đồng bộ và an toàn cho mạch điện.
• Cuộn hút 120 V DC phù hợp với hệ thống điều khiển dùng nguồn một chiều trong tủ điện công nghiệp.
• Tiếp điểm chính 4NO đáp ứng nhu cầu điều khiển tải điện, tải động cơ và tải điện trở trong nhiều ứng dụng.
• Lắp đặt bằng đầu nối vít, thuận tiện khi đấu dây, bảo trì và thay thế trong tủ điều khiển.
• Tuổi thọ cơ khí cao, phù hợp với môi trường vận hành công nghiệp có tần suất đóng cắt lớn.
• Đạt nhiều tiêu chuẩn quốc tế, hỗ trợ thiết kế hệ thống điện theo yêu cầu an toàn và đồng bộ thiết bị.

Đặc tính kỹ thuật tham khảo	Giá trị
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Dòng làm việc DC-1 tại 110 V	22 A
Điện áp cách điện định mức Ui	690 V
Cấp bảo vệ	IP20
Loại đầu nối	Screw terminals
Nhiệt độ làm việc môi trường	-25 °C đến 60 °C
Kích thước	75 x 68 x 45 mm
Khối lượng	0.29 kg

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP20(120VDC) có nhiệm vụ đóng cắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút A1-A2. Khi cuộn hút được cấp nguồn 120 V DC, cơ cấu điện từ bên trong contactor tác động, kéo các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn ra tải.

Nguyên lý hoạt động

Trong hệ thống điều khiển, nguồn 120 V DC thường đi qua nút dừng, nút khởi động, tiếp điểm duy trì hoặc bộ điều khiển trung gian trước khi cấp vào cuộn hút. Khi người vận hành nhấn Start hoặc bộ điều khiển phát lệnh, cuộn hút contactor 120VDC sinh từ trường làm đóng bốn tiếp điểm chính. Nhờ đó, nguồn động lực được truyền đến động cơ hoặc tải. Khi nhấn Stop, có sự cố bảo vệ hoặc bộ điều khiển ngắt lệnh, cuộn hút mất điện và contactor mở ra để ngắt tải.

Ứng dụng thực tế

• Điều khiển đóng cắt động cơ trong tủ điện công nghiệp.
• Đóng cắt tải 4 cực trong hệ thống điện 3 pha có dây trung tính.
• Ứng dụng trong máy móc sản xuất, băng tải, bơm, quạt và hệ thống tự động hóa.
• Kết hợp với rơ le nhiệt, MCB, cầu chì hoặc thiết bị bảo vệ tải để tạo thành mạch điều khiển an toàn.
• Dùng trong hệ thống điều khiển DC yêu cầu contactor Eaton 120VDC hoạt động ổn định.

Hạng mục ứng dụng	Mô tả phù hợp
Điều khiển động cơ	Đóng cắt động cơ AC trong các hệ thống máy công nghiệp
Tải điện trở	Điều khiển tải gia nhiệt, tải thuần trở hoặc tải ít cảm
Tủ điện điều khiển	Lắp trong tủ điện tự động hóa, tủ máy, tủ phân phối điều khiển
Hệ thống 4 cực	Đóng cắt đồng thời L1, L2, L3 và N hoặc bốn nhánh tải độc lập

Cam kết và nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 158235, người dùng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và phù hợp với tải thực tế của hệ thống. Việc lựa chọn đúng contactor 4P 20A giúp tủ điện vận hành ổn định, giảm rủi ro đóng cắt sai tải và hỗ trợ bảo trì thuận tiện hơn.

LAMHA cung cấp Eaton Moeller DILMP20(120VDC) chính hãng, hỗ trợ tư vấn chọn thiết bị theo điện áp điều khiển, số cực, dòng tải và ứng dụng lắp đặt thực tế. Để đặt mua sản phẩm chính hãng, vui lòng truy cập LAMHA.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC) dùng để làm gì?

Sản phẩm dùng để đóng cắt mạch điện công nghiệp, điều khiển động cơ, tải điện trở hoặc các tải 4 cực thông qua tín hiệu điều khiển cấp vào cuộn hút 120 V DC.

DILMP20(120VDC) có mấy cực chính?

Model này là contactor 4 cực, có bốn tiếp điểm chính thường mở, phù hợp cho các ứng dụng cần đóng cắt đồng thời bốn đường mạch.

Cuộn hút của Eaton Moeller 158235 dùng điện áp nào?

Cuộn hút của model DILMP20(120VDC) sử dụng điện áp điều khiển 120 V DC, phù hợp với hệ thống điều khiển một chiều.

Contactor DILMP20(120VDC) có phù hợp cho động cơ 5.5kW không?

Theo dữ liệu sản phẩm, công suất làm việc tham khảo ở hạng mục AC-3 tại 380/400 V là 5.5 kW. Tuy nhiên, khi chọn thiết bị cần kiểm tra thêm điện áp, dòng tải, chế độ khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

Sản phẩm này có thể lắp trong tủ điện công nghiệp không?

Có. Với thiết kế gọn, đầu nối vít và cấp bảo vệ IP20, sản phẩm phù hợp lắp trong tủ điện điều khiển, tủ máy và các hệ thống tự động hóa công nghiệp.

Nên kết hợp DILMP20(120VDC) với thiết bị bảo vệ nào?

Trong thực tế, contactor thường được kết hợp với MCB, cầu chì, rơ le nhiệt hoặc bộ bảo vệ động cơ để bảo vệ ngắn mạch, quá tải và nâng cao độ an toàn cho hệ thống.

Mua Eaton Moeller DILMP20(120VDC) chính hãng ở đâu?

Khách hàng có thể mua sản phẩm chính hãng tại LAMHA để được tư vấn đúng model, đúng điện áp cuộn hút và phù hợp với ứng dụng thực tế.
