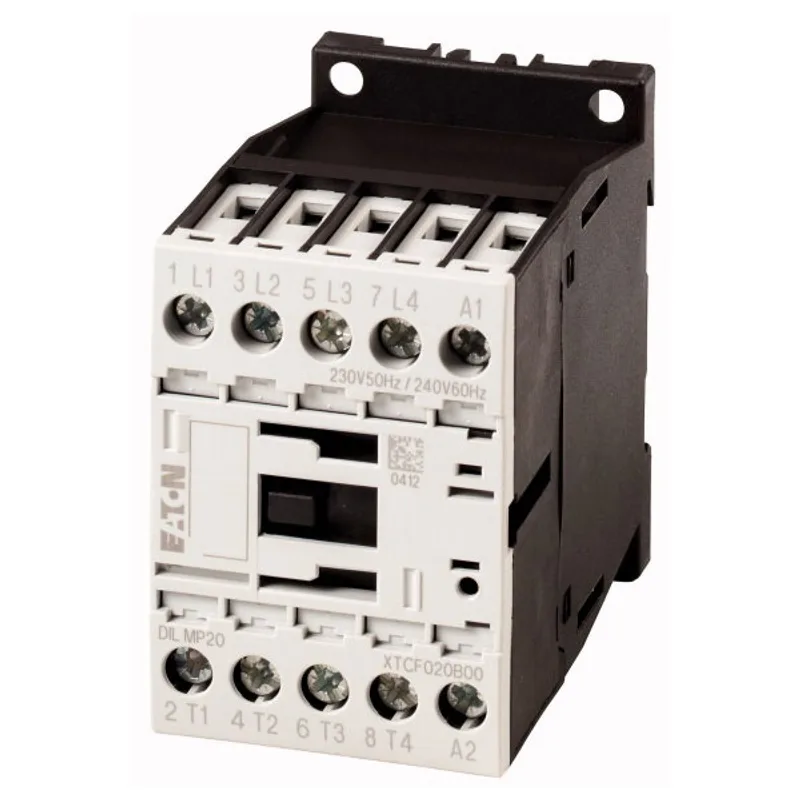

Khởi động từ (Contactor) Eaton Moeller 276964 - DILMP20(208V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện trong tủ điều khiển, tủ phân phối và hệ thống máy móc công nghiệp. Model DILMP20(208V60HZ) sử dụng cuộn hút AC 208 V 60 Hz, phù hợp với các mạch điều khiển yêu cầu điện áp cuộn hút theo chuẩn 60 Hz.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, nổi bật trong các giải pháp đóng cắt, bảo vệ, điều khiển động cơ và tự động hóa. Với xuất xứ Romania, sản phẩm phù hợp cho các hệ thống cần contactor chất lượng ổn định, dễ tích hợp và thuận tiện bảo trì trong tủ điện công nghiệp.

Ưu điểm / tính năng nổi bật

• Thiết kế contactor 4 cực, phù hợp cho ứng dụng đóng cắt đồng thời nhiều đường điện trong hệ thống công nghiệp.
• Cuộn hút 208 V AC 60 Hz, đáp ứng các mạch điều khiển sử dụng nguồn AC tần số 60 Hz.
• Dòng DILMP chuyên dùng cho tải điện 4 cực, thích hợp với tủ điện phân phối, tủ điều khiển và hệ thống máy móc.
• Tiếp điểm chính dạng thường mở, giúp đóng tải khi cuộn hút được cấp điện và ngắt tải khi mất lệnh điều khiển.
• Đầu nối vít hỗ trợ lắp đặt chắc chắn, thuận tiện khi đấu dây, kiểm tra và thay thế trong quá trình bảo trì.
• Kết cấu nhỏ gọn, phù hợp cho các tủ điện có không gian lắp đặt hạn chế.
• Ứng dụng linh hoạt cho điều khiển động cơ, tải điện trở, tải chiếu sáng và các mạch đóng cắt phụ trợ.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Loại thiết bị	Contactor công suất 4 cực
Số cực	4P
Cấu hình tiếp điểm chính	4 tiếp điểm thường mở
Tiếp điểm phụ tích hợp	0NO + 0NC
Điện áp cuộn hút	208 V AC
Tần số cuộn hút	60 Hz
Dòng định mức thương mại	20A
Dòng làm việc AC-1 tại 400 V	22A
Dòng làm việc AC-3 tại 400 V	12A
Công suất AC-3 tại 400 V	5.5kW
Dòng làm việc AC-4 tại 400 V	10A
Điện áp làm việc định mức	690 V AC
Kiểu đầu nối mạch chính	Đầu nối vít
Cấp bảo vệ	IP20
Kích thước tham khảo	75 x 68 x 45 mm
Trọng lượng tham khảo	0.236 kg
Tiêu chuẩn tham khảo	IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor Eaton Moeller DILMP20(208V60HZ) có chức năng đóng cắt mạch điện động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Thiết bị giúp người vận hành hoặc hệ thống tự động điều khiển tải công suất lớn bằng một mạch điều khiển riêng, an toàn và dễ kiểm soát hơn so với đóng cắt trực tiếp bằng tay.

Nguyên lý hoạt động

Khi cuộn hút được cấp điện, từ trường sinh ra sẽ hút cơ cấu điện từ bên trong contactor, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp điện cho tải. Khi ngừng cấp điện cho cuộn hút, cơ cấu lò xo hồi vị đưa tiếp điểm về trạng thái mở, từ đó ngắt mạch tải. Cách vận hành này giúp khởi động từ 4P đóng ngắt nhanh, ổn định và phù hợp với các mạch điều khiển tự động.

Ứng dụng thực tế

Khởi động từ Eaton Moeller 276964 thường được dùng trong tủ điều khiển động cơ, hệ thống bơm, quạt, máy nén, dây chuyền sản xuất, tủ phân phối phụ và các ứng dụng cần đóng cắt tải 4 cực. Với cuộn hút 208 V AC 60 Hz, sản phẩm đặc biệt phù hợp cho các hệ thống sử dụng nguồn điều khiển theo tần số 60 Hz hoặc các dự án cần thay thế đúng mã contactor Eaton Moeller tương ứng.

Cam kết & nơi mua hàng

Khi chọn mua DILMP20(208V60HZ) Eaton Moeller chính hãng, khách hàng nên kiểm tra đúng điện áp cuộn hút, số cực, dòng tải và điều kiện làm việc thực tế để tránh chọn sai model. LAMHA hỗ trợ tư vấn kỹ thuật, đối chiếu mã hàng, báo giá nhanh và cung cấp thiết bị phù hợp cho nhu cầu lắp mới, bảo trì hoặc thay thế trong tủ điện.

Đặt mua Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ) chính hãng tại LAMHA để được hỗ trợ chọn đúng sản phẩm, giao hàng toàn quốc và tư vấn giải pháp phù hợp cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ) dùng để làm gì?

Sản phẩm dùng để đóng cắt mạch điện động lực trong tủ điện công nghiệp, thường ứng dụng cho mạch điều khiển động cơ, tải điện trở, tải chiếu sáng và các hệ thống cần đóng cắt đồng thời 4 cực.

DILMP20(208V60HZ) là contactor mấy cực?

DILMP20(208V60HZ) là contactor 4 cực, có các tiếp điểm chính thường mở, phù hợp với những ứng dụng cần điều khiển nhiều đường điện cùng lúc.

Cuộn hút của model DILMP20(208V60HZ) dùng điện áp bao nhiêu?

Model này sử dụng cuộn hút 208 V AC 60 Hz. Khi thay thế, cần kiểm tra đúng điện áp và tần số cuộn hút để đảm bảo contactor hoạt động ổn định.

Sản phẩm có phù hợp cho động cơ 5.5kW không?

Theo thông số dòng DILMP20, sản phẩm có công suất AC-3 tham khảo 5.5kW tại 400 V. Khi dùng thực tế, cần kiểm tra thêm điện áp hệ thống, dòng tải, chế độ khởi động, môi trường lắp đặt và thiết bị bảo vệ đi kèm.

DILMP20(208V60HZ) khác gì so với các model DILMP20 điện áp khác?

Điểm khác biệt chính nằm ở điện áp và tần số cuộn hút. Model DILMP20(208V60HZ) dùng cuộn hút 208 V AC 60 Hz, trong khi các biến thể khác có thể dùng 24 V, 120 V, 220 V, 230 V, 380 V hoặc điện áp DC tùy mã hàng.

Có thể dùng contactor này cho tải không phải động cơ không?

Có thể, nếu tải nằm trong giới hạn kỹ thuật cho phép. Sản phẩm có thể dùng cho tải điện trở, tải chiếu sáng, mạch phân phối phụ hoặc các tải công nghiệp phù hợp với đặc tính đóng cắt của contactor.

Khi lắp đặt Eaton Moeller DILMP20(208V60HZ) cần lưu ý gì?

Cần đấu đúng sơ đồ, siết đầu nối đúng lực, chọn dây dẫn phù hợp, kiểm tra điện áp cuộn hút, lắp thiết bị bảo vệ quá tải hoặc ngắn mạch phù hợp và chỉ vận hành sau khi đã kiểm tra an toàn điện.

``
