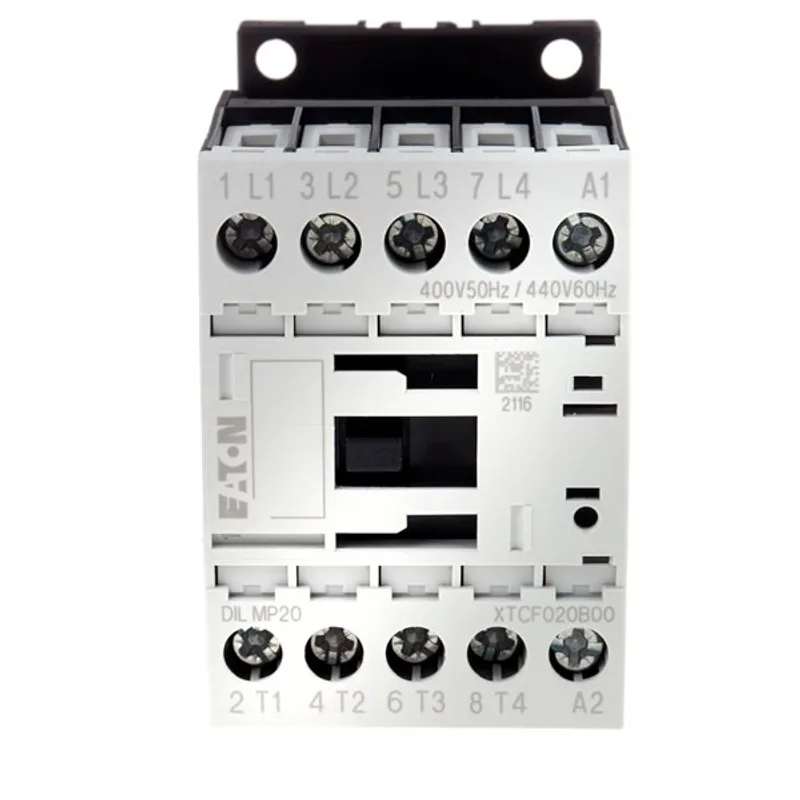

Khởi động từ (Contactor) Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ) 4P, 20A, 5.5kW

1) Giới thiệu & nguồn gốc thương hiệu Khởi động từ Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ)

Khởi động từ Eaton Moeller 276972 mã DILMP20(400V50HZ, 440V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện trong tủ điều khiển và tủ phân phối công nghiệp. Sản phẩm phù hợp cho các hệ thống cần contactor 4P, vận hành bằng cuộn hút AC và yêu cầu khả năng đóng cắt ổn định trong môi trường công nghiệp.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, tập đoàn chuyên về quản lý năng lượng, thiết bị đóng cắt, bảo vệ và điều khiển điện. Dòng DILMP được phát triển cho các ứng dụng đóng cắt 4 cực, thường gặp trong hệ thống phân phối điện, tải điện trở, tải hơi cảm và các mạch điều khiển động cơ theo đúng điều kiện thiết kế.

Thông số	Giá trị
Mã catalog	276972
Model	DILMP20(400V50HZ,440V60HZ)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 pole, 4 tiếp điểm chính thường mở
Điện áp cuộn hút	400 V AC 50 Hz, 440 V AC 60 Hz
Kiểu vận hành cuộn hút	AC operation
Dòng làm việc AC-1 tại 400 V	22 A
Dòng sử dụng chung theo tài liệu UL/CSA	20 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất động cơ AC-3 tại 380/400 V	5.5 kW
Kiểu đấu nối mạch chính	Screw terminals
Cấp bảo vệ	IP20
Tiêu chuẩn/chứng nhận	IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE, VDE 0660, UL, CSA
Nhiệt độ làm việc khi lắp hở	-25 °C đến +60 °C
Nhiệt độ làm việc khi lắp trong vỏ/tủ	-25 °C đến +40 °C
Tuổi thọ cơ khí	10,000,000 lần đóng cắt
Xuất xứ	Romania

2) Ưu điểm / tính năng nổi bật

• Khởi động từ 4P Eaton Moeller cho phép đóng cắt đồng thời bốn đường mạch, phù hợp với hệ thống cần kiểm soát đầy đủ các cực cấp nguồn.
• Dòng DILMP được tối ưu cho các ứng dụng đóng cắt tải AC-1 và có thể dùng trong mạch động cơ AC-3 khi chọn đúng thông số tải, bảo vệ và điều kiện lắp đặt.
• Đấu nối vít giúp lắp đặt chắc chắn trong tủ điện công nghiệp, thuận tiện cho bảo trì và thay thế thiết bị.
• Cuộn hút AC của đúng model giúp contactor đóng/ngắt theo tín hiệu điều khiển, phù hợp với các tủ điều khiển sử dụng nguồn điều khiển cùng cấp điện áp.
• Contactor Eaton 276972 có thể kết hợp với phụ kiện như tiếp điểm phụ hoặc bộ chống nhiễu/triệt xung phù hợp, hỗ trợ mở rộng mạch điều khiển và tín hiệu phản hồi.
• Thiết bị đóng cắt công nghiệp đạt nhiều tiêu chuẩn quốc tế, giúp người thiết kế tủ điện dễ dàng lựa chọn cho các dự án yêu cầu độ tin cậy và tính đồng bộ cao.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

DILMP20(400V50HZ, 440V60HZ) có chức năng đóng cắt mạch động lực bằng tín hiệu điều khiển cấp vào cuộn hút. Khi contactor đóng, các tiếp điểm chính cho phép nguồn đi qua để cấp cho tải; khi contactor nhả, mạch động lực được tách ra nhằm dừng hoặc ngắt tải.

Nguyên lý hoạt động

Khi cuộn hút A1-A2 được cấp đúng điện áp điều khiển, trường điện từ sinh ra sẽ hút lõi từ và kéo cơ cấu tiếp điểm chính đóng lại. Các cực chính chuyển từ trạng thái hở sang trạng thái dẫn điện, cho phép dòng điện đi từ đầu vào sang đầu ra. Khi mạch điều khiển bị ngắt, cuộn hút mất từ, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm chính mở ra.

Trong mạch điều khiển thực tế, contactor thường được phối hợp với nút nhấn Start, nút Stop, tiếp điểm duy trì, cầu chì hoặc MCB bảo vệ, rơ le nhiệt hoặc thiết bị bảo vệ tải. Cách phối hợp này giúp hệ thống vận hành an toàn hơn, dễ điều khiển và dễ bảo trì khi cần kiểm tra sự cố.

Ứng dụng phù hợp

• Tủ điện điều khiển động cơ, bơm, quạt, máy nén hoặc máy công nghiệp có yêu cầu đóng cắt bằng contactor.
• Tủ phân phối cần đóng cắt tải 4 cực, bao gồm cả các ứng dụng cần ngắt đồng thời nhiều đường cấp nguồn.
• Hệ thống gia nhiệt, lò điện trở, tải điện trở hoặc tải hơi cảm trong dây chuyền sản xuất.
• Tủ điều khiển tự động hóa cần thiết bị đóng cắt Eaton đồng bộ với phụ kiện điều khiển và bảo vệ.
• Ứng dụng thay thế, bảo trì hoặc nâng cấp contactor trong hệ thống đang dùng đúng mã 276972 hoặc cùng cấu hình tương đương.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 276972 chính hãng, hãy đặt hàng tại LAMHA để được tư vấn đúng model, kiểm tra thông số theo nhu cầu lắp đặt và hỗ trợ báo giá nhanh cho tủ điện công nghiệp.

• Cam kết cung cấp đúng mã hàng, đúng model theo yêu cầu kỹ thuật.
• Hỗ trợ tư vấn lựa chọn contactor, phụ kiện đi kèm và thiết bị bảo vệ phù hợp với tải thực tế.
• Hỗ trợ chứng từ, hóa đơn và thông tin sản phẩm khi khách hàng cần cho hồ sơ mua hàng hoặc dự án.
• Phù hợp cho khách hàng mua lẻ thay thế, mua cho bảo trì nhà máy hoặc mua số lượng cho tủ điện dự án.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276972 dùng để làm gì?

Khởi động từ Eaton Moeller 276972 dùng để đóng cắt mạch động lực trong tủ điện công nghiệp, đặc biệt là các ứng dụng cần contactor 4 cực cho tải điện, tải điện trở hoặc mạch điều khiển động cơ theo đúng thông số thiết kế.

DILMP20(400V50HZ, 440V60HZ) có phải contactor 4 cực không?

Có. DILMP20(400V50HZ, 440V60HZ) là contactor 4 pole với bốn tiếp điểm chính thường mở, phù hợp cho hệ thống cần đóng cắt đồng thời bốn đường mạch.

Model này dùng cuộn hút điện áp nào?

Model này cần được cấp đúng điện áp điều khiển như thể hiện trong bảng thông số kỹ thuật. Khi thay thế contactor cũ, cần đối chiếu kỹ điện áp cuộn hút trên nhãn thiết bị để tránh chọn sai mã.

Contactor Eaton Moeller DILMP20 có dùng cho động cơ được không?

Có thể dùng cho ứng dụng động cơ nếu công suất, dòng tải, điện áp làm việc và kiểu khởi động nằm trong giới hạn định mức. Khi thiết kế mạch động cơ, nên phối hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp.

Sản phẩm này có cần rơ le nhiệt đi kèm không?

Với mạch điều khiển động cơ, nên dùng thêm rơ le nhiệt hoặc bộ bảo vệ động cơ để bảo vệ quá tải. Contactor thực hiện chức năng đóng cắt, còn bảo vệ quá tải và ngắn mạch cần được đảm nhiệm bởi thiết bị bảo vệ phù hợp.

Có thể lắp thêm tiếp điểm phụ cho Eaton Moeller 276972 không?

Có thể lắp thêm tiếp điểm phụ tương thích để tạo mạch tự giữ, báo trạng thái hoặc đưa tín hiệu về PLC/tủ điều khiển. Cần chọn đúng phụ kiện theo dòng DILM/DILMP và kiểm tra khả năng lắp đặt trên thiết bị thực tế.

Nên mua DILMP20(400V50HZ, 440V60HZ) chính hãng ở đâu?

Bạn nên mua tại LAMHA để được hỗ trợ chọn đúng mã DILMP20(400V50HZ, 440V60HZ), kiểm tra thông số theo tải sử dụng và nhận tư vấn phù hợp cho hệ thống điện công nghiệp.
