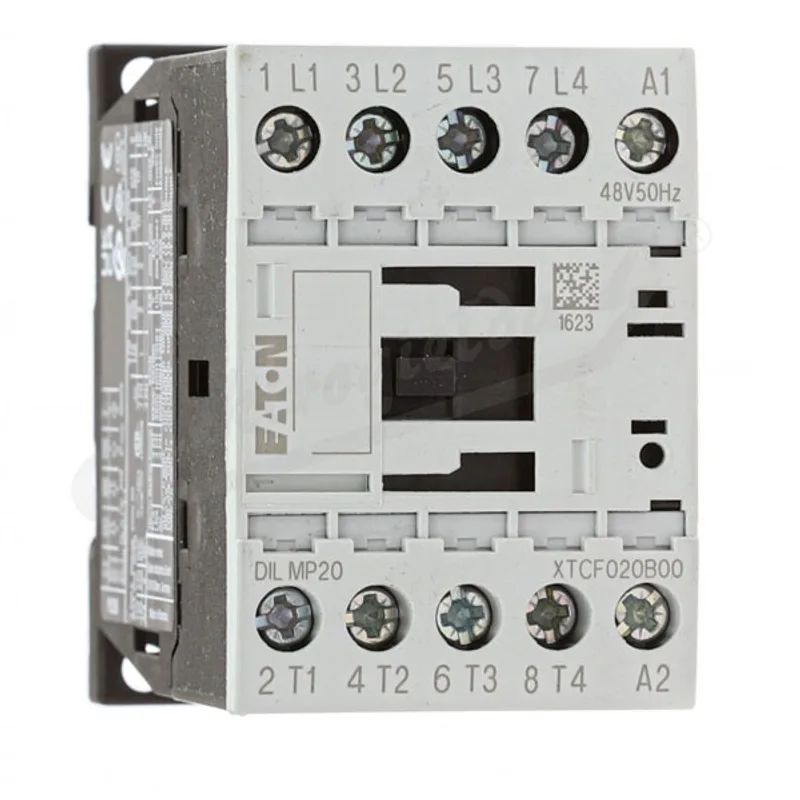

Khởi động từ (Contactor) Eaton Moeller 276977 - DILMP20(220V50/60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ (Contactor) Eaton Moeller 276977 - DILMP20(220V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ (Contactor) Eaton Moeller 276977 - DILMP20(220V50/60HZ) là thiết bị đóng cắt điện công nghiệp thuộc dòng DILMP của Eaton Moeller, được thiết kế cho các mạch điều khiển, mạch động lực và tải điện cần khả năng đóng ngắt ổn định. Sản phẩm có xuất xứ Romania, phù hợp lắp đặt trong tủ điện điều khiển máy móc, hệ thống phân phối phụ trợ và các ứng dụng tự động hóa công nghiệp.

Eaton là thương hiệu quản lý năng lượng toàn cầu, nổi bật trong các nhóm sản phẩm đóng cắt, bảo vệ, điều khiển động cơ và thiết bị điện công nghiệp. Dòng contactor Eaton Moeller được đánh giá cao nhờ thiết kế chắc chắn, khả năng vận hành bền bỉ và tính tương thích tốt với phụ kiện điều khiển trong tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Mã catalog	276977
Model	DILMP20(220V50/60HZ)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 cực
Loại vận hành	AC operation
Điện áp cuộn hút	220 V AC, 50/60 Hz
Dòng làm việc AC-1	22 A ở 40 °C
Dòng làm việc AC-3	12 A tại 380/400/415 V
Công suất động cơ AC-3	5.5 kW tại 380/400 V, 50 Hz
Điện áp làm việc tối đa	690 V AC
Điện áp cách điện định mức	690 V
Điện áp xung chịu đựng	8 kV AC
Kiểu đấu nối	Đầu vít
Cấp bảo vệ	IP20
Tiêu chuẩn	IEC/EN 60947, VDE 0660, UL, CSA

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP20 có kết cấu gọn, dễ bố trí trong tủ điện công nghiệp và phù hợp cho các hệ thống cần đóng cắt thường xuyên. Thiết kế bốn cực giúp thiết bị đáp ứng tốt các ứng dụng cần điều khiển đồng thời nhiều đường dây tải.

Sản phẩm sử dụng đầu nối vít quen thuộc, thuận tiện cho kỹ thuật viên khi lắp đặt, kiểm tra và bảo trì. Khả năng tương thích với phụ kiện phụ trợ của dòng Eaton Moeller giúp việc mở rộng tiếp điểm phụ, lắp mạch duy trì hoặc tích hợp vào hệ thống điều khiển trở nên linh hoạt hơn.

Với khả năng làm việc theo nhóm tải AC-1 và AC-3, khởi động từ Eaton 4P phù hợp cho cả tải điện trở, tải chiếu sáng công nghiệp, tải phân phối phụ và mạch điều khiển động cơ khi được chọn đúng theo dòng tải thực tế.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

DILMP20(220V50/60HZ) có nhiệm vụ đóng hoặc ngắt mạch điện động lực thông qua tín hiệu điều khiển đưa vào cuộn hút. Khi dùng trong tủ điện, contactor thường được phối hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải để tạo thành một mạch điều khiển an toàn và dễ vận hành.

Nguyên lý hoạt động

Khi cuộn hút A1-A2 được cấp điện áp điều khiển phù hợp với model, từ trường sinh ra sẽ kéo phần ứng cơ khí, làm các tiếp điểm chính chuyển sang trạng thái đóng. Khi ngắt nguồn điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, từ đó ngắt mạch động lực. Đây là nguyên lý cơ bản của khởi động từ điều khiển động cơ và các tải công nghiệp cần đóng cắt từ xa.

Ứng dụng thực tế

Sản phẩm thường được dùng trong tủ điện điều khiển máy bơm, quạt công nghiệp, máy nén, dây chuyền sản xuất, hệ thống HVAC, tủ phân phối tải phụ và các mạch cần đóng cắt bốn cực. Với các ứng dụng động cơ, người dùng nên chọn kèm rơ le nhiệt hoặc bộ bảo vệ động cơ phù hợp để bảo vệ quá tải, mất pha và sự cố vận hành.

Cam kết và nơi mua hàng

Khi cần mua khởi động từ Eaton Moeller 276977 chính hãng, khách hàng nên lựa chọn đúng model, đúng điện áp cuộn hút và đúng yêu cầu tải để đảm bảo thiết bị vận hành an toàn trong hệ thống. LAMHA cam kết cung cấp sản phẩm rõ nguồn gốc, tư vấn đúng ứng dụng, hỗ trợ báo giá nhanh và giao hàng phù hợp cho nhu cầu bảo trì, thay thế hoặc lắp mới tủ điện công nghiệp.

Đặt mua Contactor Eaton Moeller DILMP20(220V50/60HZ) chính hãng tại LAMHA để được hỗ trợ kỹ thuật và lựa chọn đúng thiết bị cho hệ thống của bạn.

Câu hỏi thường gặp (FAQ)

DILMP20(220V50/60HZ) dùng để làm gì?

DILMP20(220V50/60HZ) dùng để đóng cắt mạch điện công nghiệp thông qua tín hiệu điều khiển, thường gặp trong tủ điện điều khiển động cơ, tải điện trở, tải phụ trợ và hệ thống tự động hóa.

Khởi động từ Eaton Moeller 276977 có phù hợp cho động cơ ba pha không?

Sản phẩm có thể dùng cho mạch động cơ ba pha khi được chọn đúng theo công suất, dòng tải và điều kiện vận hành. Với ứng dụng động cơ, nên phối hợp thêm thiết bị bảo vệ như rơ le nhiệt hoặc bộ bảo vệ động cơ.

Model này khác gì so với các phiên bản DILMP20 điện áp khác?

Điểm khác biệt chính nằm ở điện áp cuộn hút điều khiển. Người dùng cần chọn đúng model theo nguồn điều khiển thực tế của tủ điện để contactor hút nhả ổn định và tránh hư hỏng cuộn coil.

Có cần lắp thêm tiếp điểm phụ cho contactor này không?

Tùy sơ đồ điều khiển. Nếu mạch cần tự giữ, báo trạng thái, liên động hoặc đưa tín hiệu về PLC, kỹ thuật viên có thể lắp thêm tiếp điểm phụ tương thích với dòng Eaton Moeller.

Khi thay thế contactor cũ bằng Eaton Moeller 276977 cần kiểm tra gì?

Cần kiểm tra điện áp cuộn hút, số cực, kiểu đấu nối, dòng tải, loại tải, kích thước lắp đặt và sơ đồ mạch điều khiển hiện có. Việc đối chiếu đúng thông số giúp thiết bị thay thế hoạt động an toàn và ổn định.

Nên mua khởi động từ Eaton Moeller DILMP20 ở đâu?

Khách hàng nên mua tại LAMHA để được tư vấn đúng model, đúng ứng dụng và nhận sản phẩm chính hãng phục vụ cho lắp đặt, bảo trì hoặc thay thế trong tủ điện công nghiệp.
