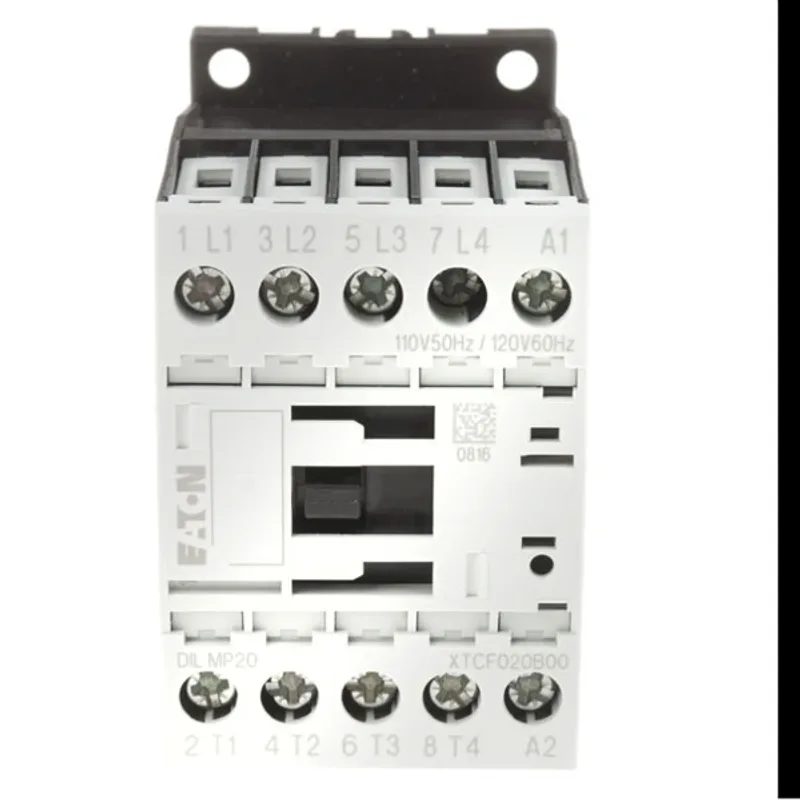

Khởi động từ (Contactor) Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện trong hệ thống điều khiển công nghiệp, tủ điện động lực, mạch điều khiển động cơ và các tải 4 cực. Sản phẩm có cuộn hút điều khiển 110 V AC 50 Hz hoặc 120 V AC 60 Hz, kết nối bằng cọc vít, phù hợp cho các ứng dụng cần thiết bị đóng cắt gọn, bền và dễ lắp đặt.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, bảo vệ, điều khiển và tự động hóa. Các dòng contactor Eaton Moeller được sử dụng rộng rãi trong tủ điện công nghiệp, hệ thống máy móc, dây chuyền sản xuất và các ứng dụng điều khiển động cơ.

Sản phẩm DILMP20(110V50HZ, 120V60HZ) có xuất xứ Romania, thuộc nhóm contactor 4 cực chuyên dùng cho tải điện 4 cực. Thiết bị được thiết kế theo tiêu chuẩn công nghiệp, hỗ trợ vận hành ổn định trong môi trường tủ điện yêu cầu độ tin cậy cao.

2) Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller 276967 nổi bật nhờ thiết kế 4 cực, khả năng đóng cắt tải AC, cuộn hút AC hai tần số và kiểu đấu nối cọc vít quen thuộc, giúp kỹ thuật viên dễ lắp đặt, bảo trì và thay thế trong hệ thống điện công nghiệp.

• Thiết kế contactor 4P, phù hợp cho mạch 3 pha kèm trung tính hoặc các tải cần đóng cắt 4 cực.
• Cuộn hút điều khiển 110V 50Hz / 120V 60Hz, đáp ứng hệ thống điều khiển dùng điện áp AC tương ứng.
• Ứng dụng cho nhóm tải AC-1 và AC-3, dùng trong mạch tải điện trở, tải cảm nhẹ và điều khiển động cơ không đồng bộ.
• Kết nối screw terminals giúp đấu dây chắc chắn, thuận tiện khi lắp trong tủ điện.
• Dạng thiết bị nhỏ gọn, phù hợp cho các tủ điều khiển cần tiết kiệm không gian lắp đặt.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 276967
Mã hàng / Model	DILMP20(110V50HZ, 120V60HZ)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 cực
Kiểu vận hành	AC operation
Điện áp cuộn hút	110 V AC 50 Hz / 120 V AC 60 Hz
Dòng định mức AC-1	22 A
Công suất vận hành AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V
Kiểu đấu nối	Cọc vít
Kích thước	75 x 68 x 45 mm
Khối lượng	0.237 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660
Xuất xứ	Romania

3) Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ 4 cực Eaton Moeller DILMP20 có chức năng đóng ngắt nguồn cấp cho tải thông qua cơ cấu điện từ. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 110 V AC 50 Hz hoặc 120 V AC 60 Hz, lực từ sinh ra sẽ kéo lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất điện điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm chính mở ra, ngắt nguồn tải.

Trong thực tế, contactor 4P 20A thường được lắp trong tủ điều khiển để đóng cắt động cơ, tải điện trở, hệ thống chiếu sáng công nghiệp, tải 3 pha kèm dây trung tính hoặc các thiết bị yêu cầu ngắt đồng thời nhiều cực. Với công suất tham chiếu 5.5kW ở AC-3 tại 380/400V, sản phẩm phù hợp cho nhiều ứng dụng điều khiển động cơ công suất nhỏ và vừa.

Khi sử dụng trong mạch điều khiển động cơ, contactor thường được kết hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ quá tải để tăng mức an toàn cho hệ thống. Việc lựa chọn đúng điện áp cuộn hút, dòng tải, công suất động cơ và điều kiện làm việc là yếu tố quan trọng để đảm bảo thiết bị vận hành ổn định.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng thông số tải để tránh nhầm lẫn khi lắp đặt trong tủ điện.

LAMHA cam kết cung cấp sản phẩm thiết bị điện công nghiệp rõ mã hàng, đúng thông tin kỹ thuật, hỗ trợ tư vấn lựa chọn contactor phù hợp theo nhu cầu sử dụng thực tế. Đặt mua contactor Eaton Moeller chính hãng tại LAMHA để được tư vấn nhanh, báo giá tốt và hỗ trợ kỹ thuật trước khi lắp đặt.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276967 dùng để làm gì?

Khởi động từ Eaton Moeller 276967 dùng để đóng cắt nguồn điện cho tải công nghiệp, đặc biệt là mạch điều khiển động cơ, tải 4 cực, tải điện trở hoặc các hệ thống cần đóng ngắt bằng tín hiệu điều khiển.

Model DILMP20(110V50HZ, 120V60HZ) dùng điện áp cuộn hút bao nhiêu?

DILMP20(110V50HZ, 120V60HZ) sử dụng cuộn hút AC với điện áp điều khiển 110 V ở tần số 50 Hz hoặc 120 V ở tần số 60 Hz. Cần kiểm tra đúng nguồn điều khiển trước khi lắp đặt.

Sản phẩm này là contactor mấy cực?

Đây là contactor 4 cực, phù hợp với các ứng dụng cần đóng ngắt đồng thời 4 đường điện, ví dụ hệ thống 3 pha có dây trung tính hoặc tải 4 cực chuyên dụng.

Contactor Eaton Moeller 276967 có phù hợp cho động cơ 5.5kW không?

Sản phẩm có công suất vận hành tham chiếu 5.5kW ở AC-3 tại 380/400V, 50Hz. Tuy nhiên, khi chọn cho động cơ thực tế cần đối chiếu thêm dòng định mức động cơ, chế độ khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

Thiết bị có kiểu đấu nối gì?

Contactor Eaton Moeller DILMP20 sử dụng kiểu đấu nối cọc vít, thuận tiện cho việc lắp đặt trong tủ điện công nghiệp và giúp dây dẫn được siết chắc trong quá trình vận hành.

Có cần lắp thêm rơ le nhiệt khi dùng contactor này cho động cơ không?

Khi dùng để điều khiển động cơ, nên kết hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp. Contactor đảm nhiệm đóng cắt, còn thiết bị bảo vệ giúp ngắt mạch khi xảy ra quá tải hoặc sự cố bất thường.

Mua Eaton Moeller DILMP20(110V50HZ, 120V60HZ) chính hãng ở đâu?

Khách hàng có thể mua Eaton Moeller DILMP20(110V50HZ, 120V60HZ) chính hãng tại LAMHA để được tư vấn đúng model, đúng điện áp cuộn hút và phù hợp với ứng dụng tủ điện công nghiệp.
