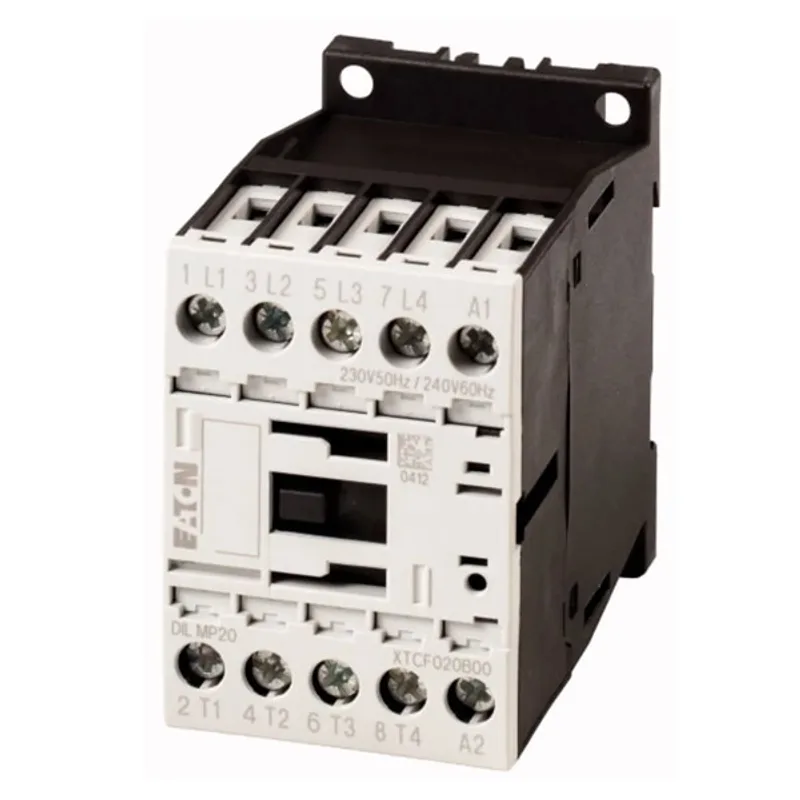

Khởi động từ (Contactor) Eaton Moeller 276969 - DILMP20(220V50HZ, 240V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276969 - DILMP20(220V50HZ, 240V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276969 - DILMP20(220V50HZ, 240V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt nguồn điện cho tải công nghiệp, tải 4 cực, hệ thống điều khiển động cơ và các mạch phân phối cần thao tác bằng cuộn hút AC. Sản phẩm sử dụng điện áp điều khiển 220 V AC 50 Hz hoặc 240 V AC 60 Hz, phù hợp cho tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, điều khiển và bảo vệ mạch điện hạ thế. Dòng contactor DILM/DILMP được sử dụng rộng rãi trong tủ điện điều khiển động cơ, hệ thống phân phối điện, HVAC, bơm, quạt, máy nén và nhiều ứng dụng tự động hóa công nghiệp.

Model DILMP20(220V50HZ, 240V60HZ), mã hàng 276969, có xuất xứ Romania, thuộc nhóm khởi động từ 4 cực dùng cuộn hút AC. Thiết kế 4 cực giúp sản phẩm phù hợp cho các mạch cần đóng cắt đồng thời nhiều đường dây, bao gồm L1, L2, L3 và N hoặc các tải 4 cực chuyên dụng.

2) Ưu điểm / tính năng nổi bật

• Khởi động từ 4P cho phép đóng cắt đồng thời 4 tiếp điểm chính, phù hợp với tải 3 pha kèm trung tính hoặc các mạch điện 4 cực.
• Cuộn hút AC 220V/240V đáp ứng hai hệ tần số phổ biến: 220 V 50 Hz và 240 V 60 Hz, thuận tiện khi dùng trong nhiều hệ thống tủ điện khác nhau.
• Tiếp điểm chính thường mở giúp đóng nguồn cho tải khi cuộn hút được cấp điện và tự ngắt khi mất tín hiệu điều khiển.
• Dòng Eaton Moeller DILMP có thiết kế nhỏ gọn, dễ lắp trong tủ điện, phù hợp cho ứng dụng điều khiển tải công nghiệp và dân dụng kỹ thuật cao.
• Đấu nối bằng vít giúp thi công chắc chắn, dễ kiểm tra, dễ bảo trì trong quá trình vận hành.
• Ứng dụng linh hoạt cho tải không cảm, tải hơi cảm, điện trở gia nhiệt, mạch phân phối và điều khiển động cơ theo đúng điều kiện sử dụng được nhà sản xuất khuyến nghị.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 276969
Model	DILMP20(220V50HZ, 240V60HZ)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực chính	4 cực
Dạng tiếp điểm chính	4 tiếp điểm thường mở
Điện áp cuộn hút	220 V AC 50 Hz, 240 V AC 60 Hz
Kiểu tác động	AC operation
Dòng làm việc AC-1 tại 400 V	22 A
Dòng làm việc AC-3 tại 400 V	12 A
Công suất làm việc AC-3 tại 400 V	5.5 kW
Điện áp cách điện định mức	690 V
Kiểu đấu nối mạch chính	Screw terminals
Nhiệt độ môi trường vận hành	-25 °C đến +60 °C khi lắp thoáng
Tiêu chuẩn/chứng nhận	IEC/EN 60947-4-1, UL, CSA, CE, VDE
Xuất xứ	Romania

3) Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ Eaton Moeller DILMP20 có nhiệm vụ đóng cắt mạch điện công suất bằng tín hiệu điều khiển đưa vào cuộn hút A1-A2. Khi cuộn hút được cấp đúng điện áp 220 V AC 50 Hz hoặc 240 V AC 60 Hz, lực điện từ sẽ kéo cơ cấu truyền động, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp nguồn cho tải.

Khi tín hiệu điều khiển bị ngắt, cuộn hút mất từ lực, lò xo hồi vị đưa cơ cấu tiếp điểm trở về trạng thái ban đầu và ngắt nguồn cấp ra tải. Nhờ nguyên lý này, contactor 4 cực Eaton Moeller có thể điều khiển tải từ xa, kết hợp với nút nhấn Start/Stop, rơ le nhiệt, rơ le bảo vệ hoặc PLC trong tủ điện.

Trong thực tế, sản phẩm phù hợp cho các ứng dụng như điều khiển tải 4 cực, đóng cắt mạch phân phối, điều khiển điện trở gia nhiệt, hệ thống bơm, quạt, máy nén, tủ điện HVAC, tủ điều khiển máy công nghiệp và các hệ thống cần đóng cắt điện an toàn bằng contactor.

Khi dùng cho động cơ hoặc tải cảm, cần lựa chọn đúng cấp dòng, công suất, điện áp, điều kiện lắp đặt và phối hợp với thiết bị bảo vệ quá tải, ngắn mạch theo thiết kế tủ điện. Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn để đảm bảo an toàn và độ bền vận hành.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 276969 - DILMP20(220V50HZ, 240V60HZ) chính hãng, quý khách có thể đặt hàng tại LAMHA. LAMHA cam kết cung cấp thiết bị điện công nghiệp đúng mã hàng, đúng thương hiệu, tư vấn chọn sản phẩm phù hợp với hệ thống tủ điện và hỗ trợ báo giá nhanh cho khách hàng dự án, nhà máy, xưởng sản xuất và đơn vị thi công cơ điện.

Liên hệ LAMHA để được tư vấn về model tương đương, phụ kiện đi kèm, thời gian giao hàng và giải pháp thay thế phù hợp khi cần đồng bộ với hệ thống Eaton Moeller hiện có.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276969 dùng điện áp cuộn hút bao nhiêu?

Model này dùng cuộn hút AC với điện áp điều khiển 220 V 50 Hz hoặc 240 V 60 Hz. Khi cấp đúng điện áp vào cuộn hút, contactor sẽ đóng các tiếp điểm chính để cấp nguồn cho tải.

DILMP20(220V50HZ, 240V60HZ) là contactor mấy cực?

DILMP20(220V50HZ, 240V60HZ) là contactor 4 cực, có 4 tiếp điểm chính thường mở, phù hợp cho các mạch cần đóng cắt đồng thời 4 đường dây.

Sản phẩm này có dùng cho động cơ 3 pha được không?

Có thể dùng cho ứng dụng điều khiển động cơ nếu thông số dòng, công suất, cấp điện áp và điều kiện tải phù hợp. Với tải động cơ, cần phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải để đảm bảo an toàn.

Khởi động từ 4P khác gì so với khởi động từ 3P?

Khởi động từ 3P thường đóng cắt ba pha L1, L2, L3, trong khi khởi động từ 4P có thêm một cực để đóng cắt dây trung tính hoặc một nhánh tải thứ tư, phù hợp cho mạch 3 pha 4 dây hoặc tải 4 cực chuyên dụng.

Model 276969 có phù hợp lắp trong tủ điện công nghiệp không?

Có. Eaton Moeller 276969 được thiết kế cho hệ thống đóng cắt và điều khiển hạ thế, phù hợp lắp trong tủ điện công nghiệp, tủ điều khiển máy, tủ HVAC và các hệ thống tự động hóa cần điều khiển tải bằng contactor.

Cần lưu ý gì khi chọn mua Eaton Moeller DILMP20?

Cần kiểm tra đúng mã hàng 276969, đúng điện áp cuộn hút 220 V 50 Hz hoặc 240 V 60 Hz, đúng số cực 4P, đúng loại tải sử dụng và yêu cầu phối hợp bảo vệ trong tủ điện. Nên chọn hàng chính hãng để đảm bảo độ tin cậy và khả năng thay thế đồng bộ.
