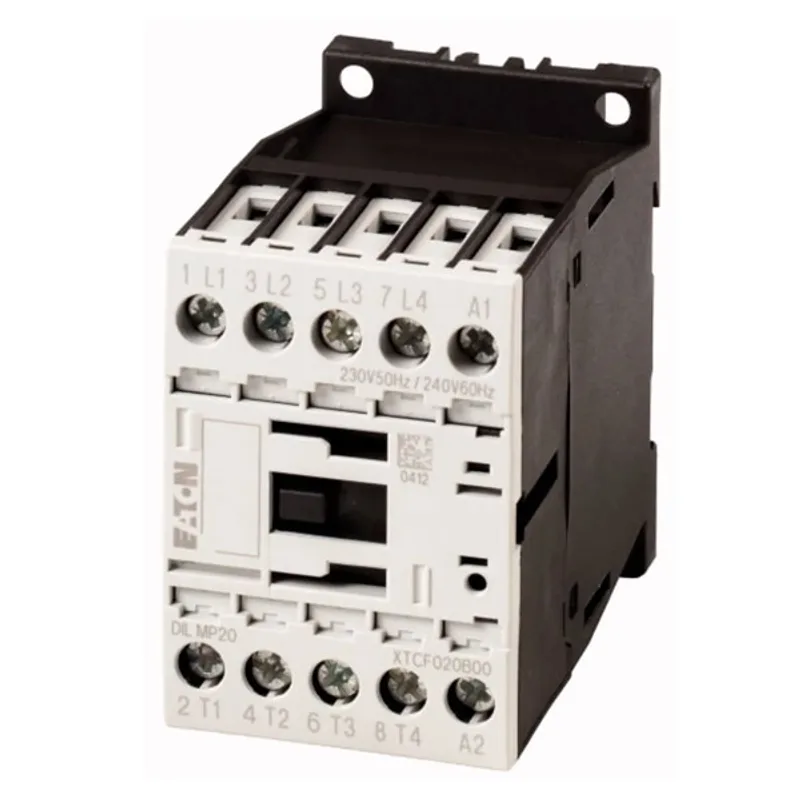

Khởi động từ (Contactor) Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ)

Khởi động từ Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt mạch động lực trong tủ điện công nghiệp, hệ thống điều khiển động cơ và các tải điện 4 cực. Sản phẩm có cuộn hút điều khiển AC phù hợp nguồn 230 V 50 Hz hoặc 240 V 60 Hz, đáp ứng nhu cầu lắp đặt trong nhiều hệ thống điện tiêu chuẩn.

Eaton là thương hiệu thiết bị điện và quản lý năng lượng toàn cầu; dòng Moeller được biết đến rộng rãi trong lĩnh vực đóng cắt, bảo vệ và điều khiển công nghiệp. Với xuất xứ Romania, sản phẩm phù hợp cho các dự án yêu cầu contactor Eaton chính hãng, vận hành ổn định và dễ tích hợp trong tủ điều khiển.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Mã hàng	276970
Model	DILMP20(230V50HZ,240V60HZ)
Dòng sản phẩm	Eaton Moeller series DILMP
Loại thiết bị	Contactor 4 cực
Kiểu vận hành	AC operation
Điện áp cuộn hút	230 V AC 50 Hz, 240 V AC 60 Hz
Cấu hình tiếp điểm chính	4 tiếp điểm thường mở
Dòng làm việc AC-1	22 A theo dữ liệu Eaton; thường được gọi thương mại là dòng 20 A
Dòng làm việc AC-3	12 A tại 220–440 V AC; 10 A tại 500 V AC; 7 A tại 660/690 V AC
Công suất động cơ tham khảo AC-3	5.5 kW tại 380/400 V AC, 50 Hz
Điện áp cách điện định mức	690 V AC
Kiểu đấu nối	Đầu nối vít
Tiêu chuẩn, chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL, CSA, CE
Xuất xứ	Romania

Ưu điểm và tính năng nổi bật

• Contactor 4 cực phù hợp cho các tải cần đóng cắt đồng thời nhiều cực, bao gồm hệ thống 3 pha kèm trung tính hoặc tải điện 4 cực chuyên dụng.
• Cuộn hút 230 V AC giúp thiết bị dễ tích hợp vào mạch điều khiển phổ biến trong tủ điện công nghiệp.
• Đầu nối vít hỗ trợ đấu dây chắc chắn, thuận tiện khi bảo trì, thay thế hoặc kiểm tra định kỳ.
• Dòng DILMP có thiết kế gọn, phù hợp lắp trong tủ điện điều khiển, tủ phân phối và hệ thống máy móc công nghiệp.
• Khả năng đóng cắt ổn định giúp giảm rủi ro chập chờn tiếp điểm trong các ứng dụng điều khiển tải thường xuyên.
• Sản phẩm thuộc hệ sinh thái Eaton Moeller, thuận tiện khi kết hợp với phụ kiện, tiếp điểm phụ và thiết bị bảo vệ phù hợp.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

DILMP20(230V50HZ,240V60HZ) có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút qua tín hiệu điều khiển cấp vào cuộn hút. Khi dùng trong tủ điện, thiết bị thường được phối hợp với nút nhấn, rơ le nhiệt, MCB hoặc cầu chì để tạo thành mạch điều khiển an toàn cho động cơ và tải điện.

Nguyên lý hoạt động

Khi cuộn hút A1-A2 được cấp điện áp điều khiển phù hợp, trường điện từ sinh ra sẽ hút cơ cấu chuyển động bên trong contactor, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất tín hiệu điều khiển hoặc nhấn nút dừng, cuộn hút nhả, lò xo hồi vị đưa tiếp điểm trở về trạng thái mở, từ đó ngắt nguồn cấp ra tải.

Trong mạch điều khiển thực tế, contactor thường được mắc cùng nút Stop thường đóng, nút Start thường mở và tiếp điểm duy trì. Cách đấu này giúp người vận hành khởi động tải bằng nút Start, giữ trạng thái chạy qua tiếp điểm phụ, đồng thời dừng nhanh khi nhấn Stop hoặc khi thiết bị bảo vệ tác động.

Ứng dụng phù hợp

Khởi động từ 4P Eaton Moeller phù hợp cho tủ điều khiển động cơ, tủ điện máy móc, hệ thống bơm, quạt, băng tải, tải điện trở và các mạch cần đóng cắt đồng thời 4 cực. Với công suất động cơ tham khảo 5.5 kW ở cấp điện áp 380/400 V AC, sản phẩm đáp ứng tốt nhu cầu điều khiển tải công nghiệp vừa và nhỏ.

Cam kết và nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 276970, khách hàng nên ưu tiên đúng mã hàng, đúng điện áp cuộn hút và đúng cấu hình 4 cực để tránh sai lệch khi lắp đặt. LAMHA cung cấp thiết bị điện công nghiệp chính hãng, hỗ trợ tư vấn chọn model phù hợp theo sơ đồ tủ điện, tải sử dụng và yêu cầu vận hành thực tế.

Đặt mua Contactor Eaton Moeller DILMP20 230V chính hãng tại LAMHA để được hỗ trợ báo giá, tư vấn kỹ thuật và lựa chọn thiết bị phù hợp cho hệ thống của bạn.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276970 dùng điện áp cuộn hút bao nhiêu?

Sản phẩm dùng cuộn hút AC với điện áp điều khiển 230 V 50 Hz hoặc 240 V 60 Hz. Khi lắp đặt, cần kiểm tra đúng nguồn điều khiển trước khi cấp điện vào cuộn hút A1-A2.

DILMP20(230V50HZ,240V60HZ) là contactor mấy cực?

Model này là contactor 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời 4 đường dẫn điện, chẳng hạn hệ thống 3 pha kèm trung tính hoặc tải 4 cực.

Sản phẩm này có dùng để điều khiển động cơ không?

Có. Đây là contactor dùng cho điều khiển động cơ và tải điện công nghiệp. Với ứng dụng động cơ AC-3, công suất tham khảo đạt 5.5 kW tại 380/400 V AC, 50 Hz.

Khác nhau giữa dòng 20 A và thông số AC-1 22 A là gì?

20 A thường là cách gọi thương mại của sản phẩm, trong khi dữ liệu Eaton thể hiện dòng làm việc AC-1 là 22 A trong điều kiện tham chiếu. Khi chọn thiết bị, nên căn cứ vào loại tải, cấp điện áp và chế độ sử dụng thực tế.

Có cần dùng thêm rơ le nhiệt với contactor này không?

Nếu dùng để điều khiển động cơ, nên phối hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ quá tải, mất pha hoặc sự cố vận hành tùy yêu cầu của hệ thống.

DILMP20 276970 phù hợp lắp trong tủ điện công nghiệp không?

Có. Thiết bị có thiết kế gọn, đầu nối vít và thuộc dòng contactor công nghiệp của Eaton Moeller, phù hợp lắp trong tủ điều khiển máy móc, tủ bơm, tủ quạt, tủ băng ải và các hệ thống đóng cắt tải.
