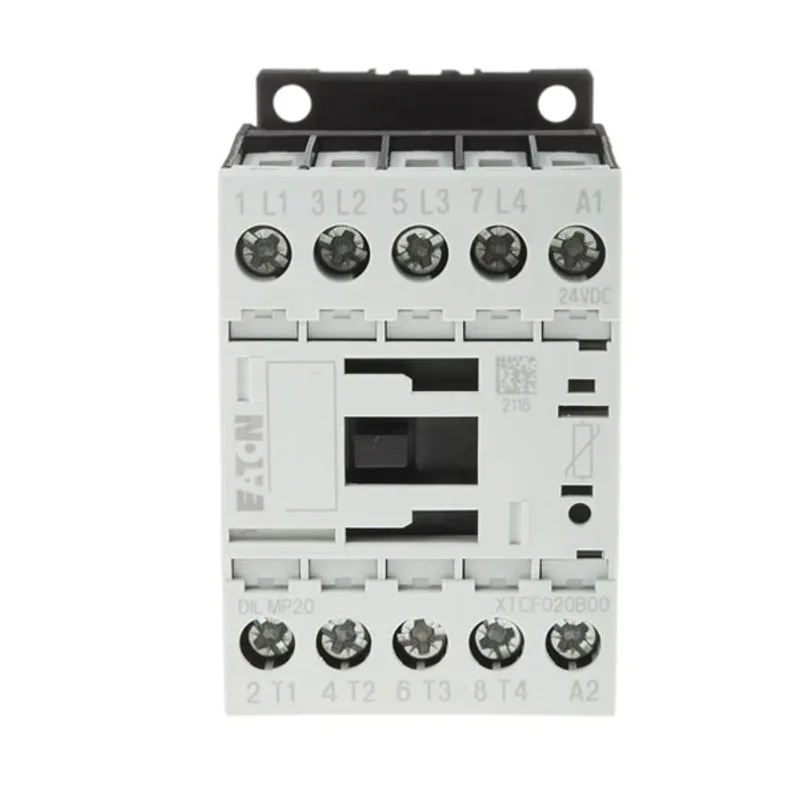

Khởi động từ (Contactor) Eaton Moeller 276985 - DILMP20(24VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt mạch động lực trong tủ điện điều khiển, hệ thống tự động hóa và các ứng dụng tải 4 cực. Sản phẩm sử dụng cuộn hút 24VDC, phù hợp cho các mạch điều khiển một chiều trong máy móc công nghiệp, dây chuyền sản xuất và hệ thống điều khiển motor.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, tập đoàn quản lý năng lượng có lịch sử phát triển lâu đời, nổi bật trong các giải pháp đóng cắt, bảo vệ và điều khiển điện. Sản phẩm có xuất xứ Romania, phù hợp cho các hệ thống yêu cầu thiết bị đóng cắt ổn định, tiêu chuẩn rõ ràng và độ tin cậy cao.

Ưu điểm và tính năng nổi bật

DILMP20(24VDC) được thiết kế cho nhu cầu đóng cắt tải công nghiệp với cấu trúc 4 cực, giúp điều khiển đồng thời nhiều nhánh tải hoặc các hệ thống cần ngắt cả dây trung tính trong mạch 3 pha 4 dây.

• Thiết kế contactor 4P, phù hợp cho tải 4 cực, hệ thống phân phối điện và điều khiển động cơ.
• Sử dụng điện áp điều khiển 24VDC, thuận tiện tích hợp với PLC, nguồn điều khiển DC và mạch tự động hóa.
• Có mạch triệt áp varistor tích hợp, hỗ trợ giảm xung điện áp khi đóng cắt cuộn hút.
• Đầu nối vít giúp đấu dây chắc chắn, dễ lắp đặt trong tủ điện công nghiệp.
• Phù hợp cho nhóm ứng dụng AC-1 và AC-3, bao gồm tải điện trở, tải cảm ứng nhẹ và động cơ AC thông dụng.
• Kích thước nhỏ gọn, thuận tiện bố trí trong tủ điều khiển có không gian hạn chế.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC)
Mã hàng / Catalog Number	276985
Model	DILMP20(24VDC)
Dòng sản phẩm	Eaton Moeller series DILMP
Loại thiết bị	Contactor 4 cực
Điện áp cuộn hút	24 V DC
Kiểu vận hành	DC operation
Dòng tải theo AC-1	22 A
Công suất motor theo AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Kiểu đấu nối	Screw terminals
Mạch bảo vệ cuộn hút	Varistor suppressor circuit
Tuổi thọ cơ khí	10,000,000 lần thao tác
Kích thước sản phẩm	75 x 68 x 45 mm
Khối lượng	0.294 kg
Nhiệt độ làm việc	-25 °C đến 60 °C
Tiêu chuẩn / chứng nhận	CE, UL, CSA, IEC/EN 60947, VDE
Xuất xứ	Romania

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP20(24VDC) có nhiệm vụ đóng cắt mạch động lực bằng tín hiệu điều khiển điện áp thấp 24VDC. Khi được lắp trong tủ điện, contactor cho phép điều khiển tải từ xa thông qua nút nhấn, relay trung gian, bộ điều khiển PLC hoặc mạch điều khiển tự động.

Nguyên lý hoạt động

Khi cấp nguồn 24VDC vào cuộn hút A1-A2, từ trường sinh ra sẽ hút cơ cấu điện từ bên trong contactor, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp nguồn cho tải. Khi ngắt nguồn điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và mạch tải được ngắt. Mạch varistor tích hợp giúp hạn chế xung áp phát sinh trên cuộn hút, góp phần bảo vệ mạch điều khiển xung quanh.

Ứng dụng thực tế

Sản phẩm phù hợp cho tủ điện điều khiển động cơ, hệ thống bơm, quạt, băng tải, máy đóng gói, dây chuyền tự động hóa, tủ phân phối tải 4 cực và các mạch cần điều khiển đóng cắt bằng nguồn DC. Với cấu trúc 4 cực, thiết bị đặc biệt hữu ích trong các hệ thống cần đóng cắt đồng thời L1, L2, L3 và N hoặc các tải 4 dây tương ứng.

Cam kết và nơi mua hàng

Khi chọn mua contactor Eaton Moeller 276985, khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút 24VDC và đúng cấu hình 4P để bảo đảm tương thích với tủ điện hiện có. LAMHA cung cấp sản phẩm thiết bị điện công nghiệp theo đúng thông tin model, hỗ trợ tư vấn lựa chọn theo ứng dụng thực tế và nhu cầu lắp đặt.

Để mua DILMP20(24VDC) chính hãng, nhận tư vấn kỹ thuật và báo giá nhanh cho dự án, quý khách vui lòng truy cập LAMHA.

Câu hỏi thường gặp (FAQ)

DILMP20(24VDC) dùng điện áp cuộn hút bao nhiêu?

DILMP20(24VDC) sử dụng cuộn hút 24VDC, phù hợp cho mạch điều khiển một chiều trong tủ điện công nghiệp, hệ PLC hoặc nguồn điều khiển DC.

Khởi động từ Eaton Moeller 276985 có mấy cực?

Khởi động từ Eaton Moeller 276985 là contactor 4 cực, thích hợp cho các ứng dụng cần đóng cắt đồng thời 4 đường tải hoặc hệ thống 3 pha 4 dây.

Sản phẩm này có dùng cho động cơ 5.5kW được không?

Theo thông số công bố cho nhóm AC-3 tại 380/400V, sản phẩm có mức công suất 5.5kW. Khi chọn thiết bị cho động cơ thực tế, cần kiểm tra thêm dòng định mức động cơ, kiểu khởi động, điện áp hệ thống và điều kiện làm việc.

DILMP20(24VDC) có phù hợp lắp trong tủ điều khiển PLC không?

Có. Nhờ sử dụng cuộn hút 24VDC, sản phẩm có thể tích hợp trong hệ thống điều khiển dùng nguồn DC và PLC, miễn là mạch điều khiển được thiết kế đúng công suất, bảo vệ và sơ đồ đấu nối.

Contactor này dùng đầu nối gì?

Sản phẩm sử dụng đầu nối vít, giúp cố định dây dẫn chắc chắn và thuận tiện cho lắp đặt, bảo trì trong tủ điện công nghiệp.

DILMP20(24VDC) có mạch chống xung cuộn hút không?

Có. Thiết bị được trang bị mạch triệt áp varistor, hỗ trợ giảm xung điện áp phát sinh khi đóng cắt cuộn hút DC.

Nên mua Eaton Moeller DILMP20(24VDC) ở đâu?

Quý khách nên mua tại LAMHA để được tư vấn đúng model, đúng điện áp điều khiển và đúng nhu cầu ứng dụng trong tủ điện công nghiệp.
