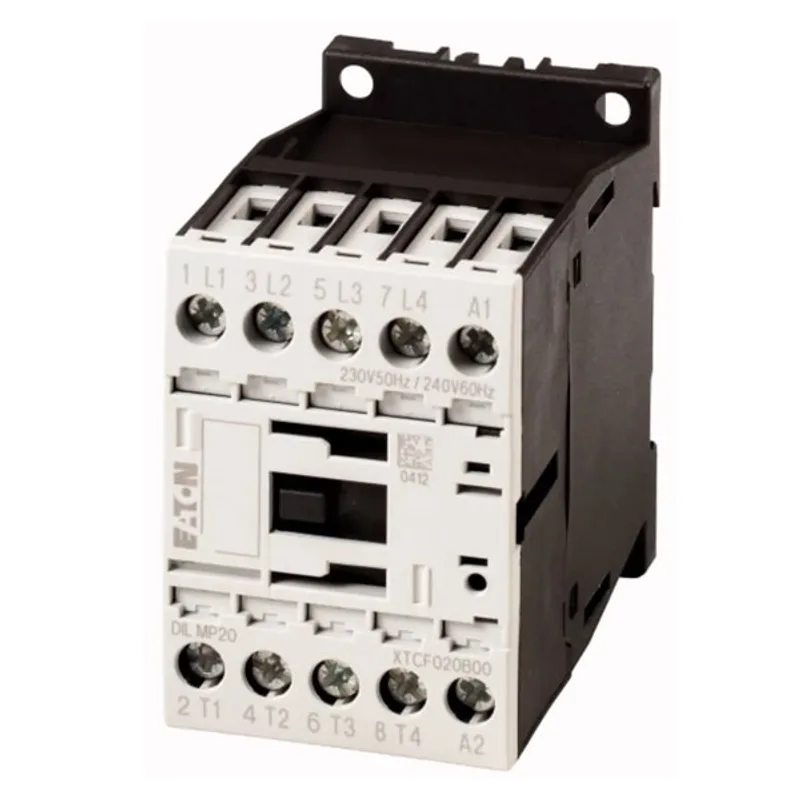

Khởi động từ (Contactor) Eaton Moeller 276979 - DILMP20(380V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276979 - DILMP20(380V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276979 - DILMP20(380V50/60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt mạch động lực trong hệ thống điện công nghiệp, tủ điều khiển máy móc, tải điện 4 cực và các ứng dụng điều khiển động cơ. Sản phẩm có cuộn hút 380 V AC 50/60 Hz, kết nối bằng vít, phù hợp cho các hệ thống cần thiết bị đóng cắt gọn, bền và dễ lắp đặt.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp uy tín, kế thừa nền tảng kỹ thuật Moeller của châu Âu và hiện thuộc tập đoàn Eaton. Dòng contactor DILMP được thiết kế cho các ứng dụng điều khiển, đóng cắt tải và phối hợp trong tủ điện công nghiệp, đáp ứng các tiêu chuẩn quốc tế về thiết bị đóng cắt hạ áp.

Ưu điểm và tính năng nổi bật

• Contactor 4 cực cho phép đóng cắt đồng thời nhiều nhánh tải, phù hợp với mạch 3 pha kèm trung tính hoặc tải 4 cực chuyên dụng.
• Cuộn hút 380 V AC 50/60 Hz giúp tích hợp thuận tiện vào hệ thống điều khiển sử dụng điện áp xoay chiều 380 V.
• Tiếp điểm chính chịu tải AC-1 22 A, phù hợp cho tải không cảm hoặc tải cảm nhẹ như điện trở gia nhiệt, hệ thống phân phối và mạch tải tổng phù hợp.
• Công suất động cơ AC-3 5.5 kW tại 380/400 V, hỗ trợ đóng cắt động cơ không đồng bộ xoay chiều trong điều kiện vận hành tiêu chuẩn.
• Đấu nối vít chắc chắn, dễ thi công trong tủ điện, thuận tiện cho bảo trì và thay thế.
• Thiết kế nhỏ gọn, phù hợp lắp trong tủ điều khiển máy, tủ động lực, tủ phân phối và các dây chuyền sản xuất công nghiệp.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Mã hàng	276979
Model	DILMP20(380V50/60HZ)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 cực
Điện áp cuộn hút	380 V AC 50/60 Hz
Dòng làm việc AC-1	22 A tại 380/400/415 V
Dòng làm việc AC-3	12 A tại 380/400/415 V
Công suất AC-3	5.5 kW tại 380/400 V, 50 Hz
Điện áp làm việc tối đa	690 V AC
Điện áp cách điện định mức	690 V
Kiểu đấu nối	Đầu nối vít
Tuổi thọ cơ khí	10.000.000 lần thao tác
Kích thước	75 x 68 x 45 mm
Khối lượng	0.236 kg
Xuất xứ	Romania

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ DILMP20(380V50/60HZ) có chức năng đóng cắt mạch điện bằng cơ cấu điện từ. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 380 V AC, lõi từ sinh lực hút kéo hệ thống tiếp điểm chính đóng lại, cho phép dòng điện đi qua các cực chính để cấp nguồn cho tải. Khi mất điện điều khiển hoặc mạch điều khiển bị ngắt, lò xo hồi vị đưa tiếp điểm trở về trạng thái mở, giúp ngắt nguồn cấp cho tải.

Trong thực tế, contactor thường được kết hợp với nút nhấn Start, nút Stop, tiếp điểm duy trì, rơ le nhiệt hoặc thiết bị bảo vệ quá tải. Cách phối hợp này giúp hệ thống vận hành an toàn hơn: người vận hành có thể khởi động, dừng tải từ xa, đồng thời thiết bị bảo vệ sẽ ngắt mạch khi phát hiện quá tải hoặc sự cố phù hợp với thiết kế tủ điện.

Contactor Eaton Moeller 276979 phù hợp cho tủ điều khiển động cơ, tủ điện công nghiệp, hệ thống bơm, quạt, máy nén, băng tải, dây chuyền sản xuất, mạch điều khiển tải gia nhiệt và các ứng dụng cần đóng cắt tải 4 cực. Với khả năng làm việc trong nhóm tải AC-1 và AC-3, sản phẩm có thể đáp ứng cả nhu cầu đóng cắt tải điện trở lẫn điều khiển động cơ xoay chiều theo đúng thông số thiết kế.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276979 - DILMP20(380V50/60HZ), khách hàng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút, đúng số cực và phù hợp với dòng tải thực tế của hệ thống. Việc chọn sai điện áp điều khiển hoặc sai nhóm tải có thể làm contactor không hoạt động đúng, giảm tuổi thọ thiết bị hoặc ảnh hưởng đến độ an toàn của tủ điện.

Để mua contactor Eaton Moeller chính hãng, nhận tư vấn chọn đúng mã và được hỗ trợ kỹ thuật cho ứng dụng thực tế, quý khách hãy đặt hàng tại LAMHA. LAMHA cam kết cung cấp thiết bị điện công nghiệp đúng thông tin sản phẩm, hỗ trợ kiểm tra model và tư vấn giải pháp phù hợp cho hệ thống điện của khách hàng.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276979 dùng để làm gì?

Khởi động từ Eaton Moeller 276979 dùng để đóng cắt mạch động lực trong tủ điện công nghiệp, đặc biệt là các mạch tải 4 cực, mạch điều khiển động cơ và các hệ thống cần điều khiển đóng ngắt bằng cuộn hút điện từ.

Model DILMP20(380V50/60HZ) có điện áp cuộn hút bao nhiêu?

DILMP20(380V50/60HZ) sử dụng cuộn hút 380 V AC, làm việc được ở tần số 50/60 Hz. Khi thiết kế mạch điều khiển, cần bảo đảm nguồn cấp cho cuộn hút đúng mức điện áp này.

Sản phẩm này là contactor mấy cực?

Đây là contactor 4 cực, phù hợp cho các ứng dụng cần đóng cắt đồng thời bốn đường mạch, chẳng hạn L1, L2, L3 và N hoặc các tải 4 cực theo thiết kế hệ thống.

DILMP20(380V50/60HZ) có dùng cho động cơ 5.5kW không?

Ở nhóm tải AC-3, sản phẩm có công suất tham khảo 5.5 kW tại 380/400 V, 50 Hz. Khi dùng cho động cơ, cần kiểm tra thêm dòng định mức động cơ, chế độ khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

Contactor Eaton Moeller 276979 có cần lắp rơ le nhiệt không?

Trong mạch điều khiển động cơ, nên kết hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp. Contactor đảm nhiệm đóng cắt, còn rơ le nhiệt giúp bảo vệ động cơ khi xảy ra quá tải theo ngưỡng cài đặt.

Thiết bị này dùng đầu nối gì?

Contactor DILMP20 sử dụng đầu nối vít, thuận tiện cho lắp đặt trong tủ điện và bảo trì định kỳ. Khi đấu dây, cần siết đúng lực và chọn tiết diện dây phù hợp theo thiết kế kỹ thuật.

Mua khởi động từ Eaton Moeller DILMP20(380V50/60HZ) ở đâu?

Quý khách có thể mua khởi động từ Eaton Moeller DILMP20(380V50/60HZ) chính hãng tại LAMHA để được hỗ trợ kiểm tra đúng mã 276979, đúng điện áp cuộn hút và đúng ứng dụng trước khi đặt hàng.
