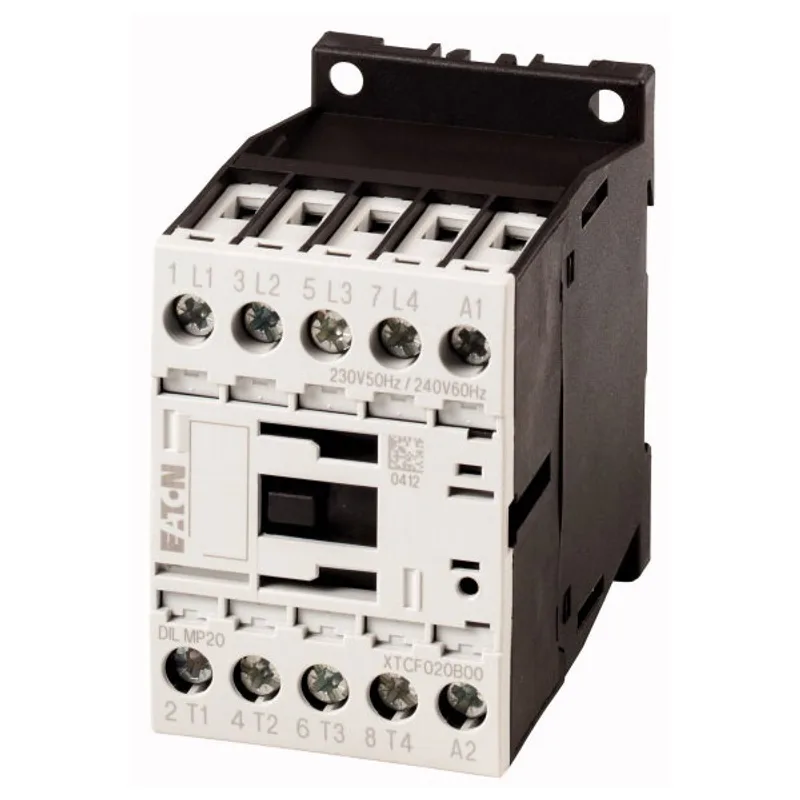

Khởi động từ (Contactor) Eaton Moeller 158238 - DILMP20(380V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158238 - DILMP20(380V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158238 - DILMP20(380V60HZ) là contactor 4 cực thuộc dòng DILMP, dùng để đóng cắt tải điện trong tủ điều khiển, tủ phân phối và hệ thống máy móc công nghiệp. Model DILMP20(380V60HZ) sử dụng cuộn hút 380 V AC 60 Hz, phù hợp cho các hệ thống điều khiển dùng nguồn AC tần số 60 Hz.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, được biết đến trong các giải pháp đóng cắt, điều khiển động cơ, bảo vệ mạch và tự động hóa. Với xuất xứ Romania, sản phẩm phù hợp cho nhu cầu lắp đặt, bảo trì hoặc thay thế contactor trong các hệ thống yêu cầu thiết bị ổn định, dễ đấu nối và có độ tin cậy cao.

Ưu điểm / tính năng nổi bật

• Thiết kế contactor 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời 4 đường điện.
• Cuộn hút 380 V AC 60 Hz, đáp ứng các hệ thống điều khiển dùng nguồn xoay chiều tần số 60 Hz.
• Dòng DILMP được tối ưu cho các ứng dụng đóng cắt tải 4 cực, đặc biệt trong tủ điện phân phối và điều khiển tải.
• Dòng định mức thương mại 20A, phù hợp nhiều ứng dụng đóng cắt trong tủ điện công nghiệp.
• Công suất động cơ tham chiếu 5.5kW, hỗ trợ lựa chọn nhanh cho các mạch điều khiển động cơ trong phạm vi phù hợp.
• Đầu nối vít giúp đấu dây chắc chắn, thuận tiện khi lắp đặt, kiểm tra và bảo trì.
• Kết cấu nhỏ gọn, dễ tích hợp trong tủ điện có không gian lắp đặt hạn chế.
• Có thể kết hợp với thiết bị bảo vệ như aptomat, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải tùy cấu hình hệ thống.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Loại thiết bị	Contactor công suất, đóng cắt toàn áp, không đảo chiều
Số cực chính	4 cực
Cấu hình tiếp điểm chính	4 tiếp điểm thường mở
Tiếp điểm phụ tích hợp	0NO + 0NC
Điện áp cuộn hút	380 V AC
Tần số cuộn hút	60 Hz
Dòng định mức thương mại	20A
Dòng làm việc AC-1	22A tại 380/400/415 V
Dòng làm việc AC-3	12A tại 380/400/415 V
Công suất làm việc AC-3	5.5kW tại 380/400 V
Dòng làm việc AC-4	10A tại 400 V
Điện áp làm việc định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V AC
Kiểu đầu nối	Đầu nối vít
Lưu ý tình trạng mã hàng	Cần kiểm tra tồn kho và khả năng cung cấp theo từng thời điểm

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor Eaton Moeller DILMP20(380V60HZ) có chức năng đóng hoặc ngắt mạch điện động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Thiết bị giúp điều khiển tải điện từ xa, giảm thao tác đóng cắt trực tiếp và tăng tính an toàn cho hệ thống tủ điện.

Nguyên lý hoạt động

Khi cuộn hút được cấp điện đúng điện áp 380 V AC 60 Hz, từ trường sinh ra sẽ hút cơ cấu điện từ bên trong contactor, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp điện cho tải. Khi ngừng cấp điện cho cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, tiếp điểm mở ra và mạch tải được ngắt.

Ứng dụng thực tế

Khởi động từ 4P 20A thường được dùng trong tủ điều khiển động cơ, tủ phân phối phụ, hệ thống bơm, quạt, máy nén, dây chuyền sản xuất, tải điện trở, tải chiếu sáng và các mạch cần đóng cắt đồng thời 4 cực. Với cấu hình 4 cực, thiết bị phù hợp cho các ứng dụng cần điều khiển cả dây trung tính hoặc các tải nhiều cực trong hệ thống điện công nghiệp.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 158238 - DILMP20(380V60HZ), khách hàng cần kiểm tra đúng điện áp cuộn hút, số cực, dòng tải và điều kiện lắp đặt thực tế. LAMHA hỗ trợ tư vấn chọn đúng model, đối chiếu mã hàng, báo giá nhanh và gợi ý phương án thay thế phù hợp nếu mã cần mua không còn sẵn hàng.

Để mua DILMP20(380V60HZ) Eaton Moeller chính hãng, hãy đặt hàng tại LAMHA để được hỗ trợ kỹ thuật, báo giá nhanh, giao hàng toàn quốc và tư vấn giải pháp phù hợp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 158238 - DILMP20(380V60HZ) dùng để làm gì?

Sản phẩm dùng để đóng cắt mạch điện động lực trong tủ điện công nghiệp, thường ứng dụng cho điều khiển động cơ, tải điện trở, tải chiếu sáng, tủ phân phối phụ và các hệ thống cần đóng cắt 4 cực.

DILMP20(380V60HZ) là contactor mấy cực?

DILMP20(380V60HZ) là contactor 4 cực, có các tiếp điểm chính thường mở, phù hợp với ứng dụng cần đóng cắt đồng thời nhiều đường điện.

Cuộn hút của model DILMP20(380V60HZ) dùng điện áp bao nhiêu?

Model này sử dụng cuộn hút 380 V AC 60 Hz. Khi thay thế, cần kiểm tra đúng điện áp và tần số cuộn hút để tránh contactor không hút, hút yếu hoặc hư hỏng cuộn dây.

Sản phẩm có phù hợp cho động cơ 5.5kW không?

Theo thông tin dòng DILMP20, sản phẩm có công suất AC-3 tham chiếu 5.5kW tại 380/400 V. Khi ứng dụng thực tế, cần kiểm tra thêm dòng tải, chế độ khởi động, tần suất đóng cắt, môi trường lắp đặt và thiết bị bảo vệ đi kèm.

DILMP20(380V60HZ) khác gì so với các model DILMP20 điện áp khác?

Điểm khác biệt chính là điện áp và tần số cuộn hút. Model DILMP20(380V60HZ) dùng cuộn hút 380 V AC 60 Hz, trong khi các biến thể khác có thể dùng 24 V, 208 V, 220 V, 230 V, 400 V, 415 V hoặc điện áp DC tùy mã hàng.

Có thể dùng contactor này cho tải không phải động cơ không?

Có thể, nếu tải nằm trong giới hạn kỹ thuật cho phép. Thiết bị có thể dùng cho tải điện trở, tải chiếu sáng, tải phân phối phụ hoặc các tải công nghiệp cần đóng cắt bằng contactor 4 cực.

Khi lắp đặt Eaton Moeller DILMP20(380V60HZ) cần lưu ý gì?

Cần đấu đúng sơ đồ, siết chặt đầu nối, chọn dây dẫn phù hợp, kiểm tra điện áp cuộn hút, lắp thiết bị bảo vệ quá tải hoặc ngắn mạch phù hợp và chỉ vận hành sau khi kiểm tra an toàn điện.
