Khởi động từ (Contactor) Eaton Moeller 276978 - DILMP20(230V50/60HZ) 4P, 20A, 5.5kW

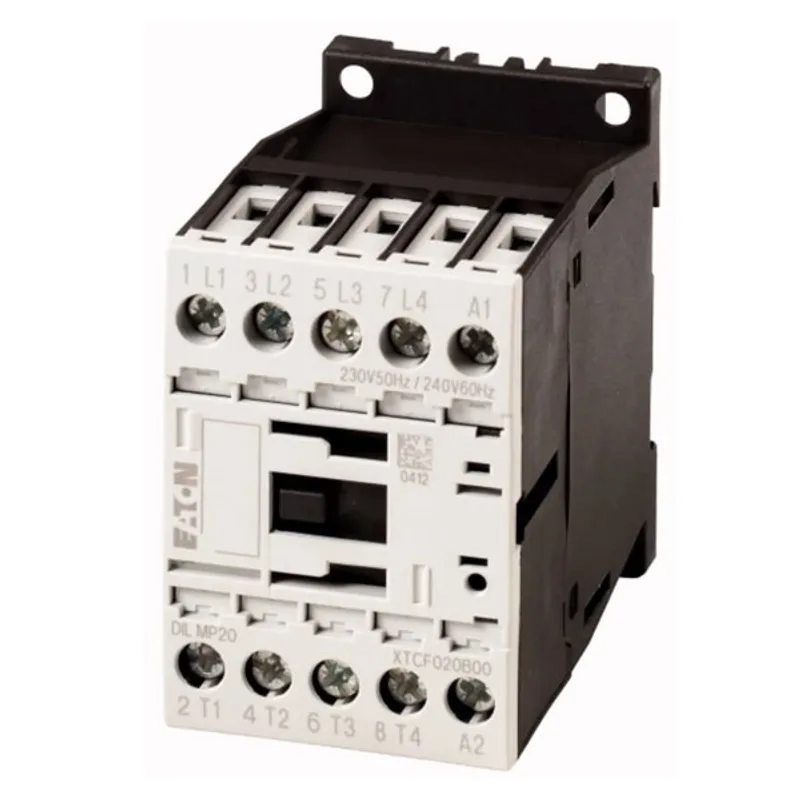

Khởi động từ Eaton Moeller 276978 - DILMP20(230V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276978 - DILMP20(230V50/60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, được thiết kế để đóng cắt tải điện trong tủ điều khiển, tủ phân phối và hệ thống điều khiển động cơ công nghiệp. Sản phẩm sử dụng cuộn hút AC 230V 50/60Hz, kiểu đấu nối vít, phù hợp cho các ứng dụng cần contactor 4P hoạt động ổn định, gọn gàng và dễ lắp đặt.

Thông số tham khảo	Giá trị
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Mã catalogue	276978
Model	DILMP20(230V50/60HZ)
Số cực	4 pole
Kiểu vận hành	AC operation
Điện áp cuộn hút	230 V AC, 50/60 Hz
Dòng làm việc AC-1	22 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Kiểu đầu nối	Screw terminals
Kích thước	75 x 68 x 45 mm
Khối lượng	0.233 kg

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, nổi tiếng trong lĩnh vực điều khiển, bảo vệ và phân phối điện. Các dòng contactor DILM/DILMP của Eaton Moeller được sử dụng rộng rãi trong tủ điện nhà máy, dây chuyền sản xuất, hệ thống HVAC, bơm, quạt và các ứng dụng đóng cắt tải công nghiệp.

Model DILMP20(230V50/60HZ) có xuất xứ Romania, phù hợp với nhu cầu thay thế, lắp mới hoặc đồng bộ thiết bị trong các hệ tủ điều khiển sử dụng chuẩn Eaton Moeller.

Ưu điểm / tính năng nổi bật

• Contactor 4 cực giúp đóng cắt đồng thời nhiều nhánh tải, phù hợp cho mạch điều khiển cần cách ly hoặc chuyển mạch 4 đường điện.
• Cuộn hút 230V AC 50/60Hz thuận tiện khi dùng trong hệ thống điều khiển phổ biến tại Việt Nam.
• Dòng làm việc AC-1 22A phù hợp cho tải không cảm hoặc tải cảm nhẹ như điện trở gia nhiệt, đèn, mạch phân phối phụ.
• Công suất AC-3 5.5kW tại 380/400V giúp sản phẩm đáp ứng các ứng dụng điều khiển động cơ xoay chiều trong phạm vi phù hợp.
• Đấu nối vít dễ thi công, dễ siết chặt dây dẫn và thuận tiện bảo trì trong tủ điện công nghiệp.
• Thiết kế nhỏ gọn, hỗ trợ lắp đặt trong tủ điều khiển có không gian hạn chế.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ DILMP20(230V50/60HZ) dùng để đóng, ngắt mạch điện từ xa thông qua tín hiệu điều khiển cấp vào cuộn hút. Khi cuộn hút được cấp điện 230V AC, cơ cấu điện từ bên trong tạo lực hút làm các tiếp điểm chính đóng lại, cho phép dòng điện đi qua tải. Khi ngắt điện cuộn hút, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, mạch tải được ngắt.

Ứng dụng thực tế

Sản phẩm phù hợp cho các ứng dụng cần đóng cắt tải AC-1, điều khiển động cơ trong phạm vi công suất tương ứng, tủ điều khiển máy móc, hệ thống bơm, quạt, HVAC, điện trở gia nhiệt, dây chuyền sản xuất và các tủ điện công nghiệp dùng thiết bị Eaton Moeller.

Trong hệ thống điều khiển, contactor thường được kết hợp với rơ le nhiệt, cầu dao bảo vệ, MCB/MCCB, nút nhấn, đèn báo và mạch điều khiển tự động để tạo thành giải pháp vận hành an toàn, dễ giám sát và dễ bảo trì.

Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 276978, người dùng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và đúng thông số tải để đảm bảo lắp đặt tương thích với hệ thống hiện có.

Mua hàng chính hãng tại LAMHA để được tư vấn đúng mã DILMP20(230V50/60HZ), hỗ trợ kiểm tra thông số ứng dụng và lựa chọn thiết bị Eaton Moeller phù hợp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 276978 - DILMP20(230V50/60HZ) là thiết bị gì?

Đây là khởi động từ Eaton Moeller dòng DILMP, loại contactor 4 cực, dùng để đóng cắt mạch tải trong hệ thống điều khiển và tủ điện công nghiệp.

2. Model DILMP20(230V50/60HZ) dùng cuộn hút điện áp bao nhiêu?

Model DILMP20(230V50/60HZ) sử dụng cuộn hút AC 230V, hoạt động ở tần số 50/60Hz, phù hợp với nhiều hệ thống điều khiển điện công nghiệp thông dụng.

3. Sản phẩm này có thể dùng cho động cơ không?

Có thể dùng cho ứng dụng điều khiển động cơ trong phạm vi thông số AC-3 phù hợp. Với tải động cơ, nên kiểm tra điện áp, công suất, dòng làm việc và phối hợp thêm thiết bị bảo vệ như rơ le nhiệt hoặc aptomat bảo vệ động cơ.

4. Contactor 4P khác gì contactor 3P?

Contactor 4P có 4 cực đóng cắt chính, cho phép đóng ngắt đồng thời 4 đường mạch. Loại này thường dùng khi cần cắt thêm dây trung tính hoặc trong các mạch tải đặc thù yêu cầu 4 cực.

5. DILMP20(230V50/60HZ) phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển máy móc, tủ phân phối phụ, hệ thống bơm, quạt, HVAC, tải gia nhiệt và các ứng dụng đóng cắt tải công nghiệp dùng cuộn hút điều khiển 230V AC.

6. Khi thay thế contactor cũ bằng Eaton 276978 cần lưu ý gì?

Cần kiểm tra đúng model, số cực, điện áp cuộn hút, dòng tải, loại tải AC-1 hoặc AC-3, kích thước lắp đặt và kiểu đấu nối để đảm bảo thiết bị mới tương thích với tủ điện hiện có.

7. Có nên mua Eaton Moeller DILMP20(230V50/60HZ) theo đúng mã 276978 không?

Có. Việc mua đúng mã 276978 giúp tránh nhầm điện áp cuộn hút hoặc phiên bản sản phẩm, đặc biệt khi dòng DILMP20 có nhiều biến thể điện áp khác nhau.
