HI9310014 | Simulator pH/mV để kiểm tra và hiệu chuẩn thiết bị đo pH, ORP Hồ Bơi Hanna HI9310014

HI9310014 | Simulator pH/mV kiểm tra và hiệu chuẩn thiết bị đo pH, ORP hồ bơi Hanna

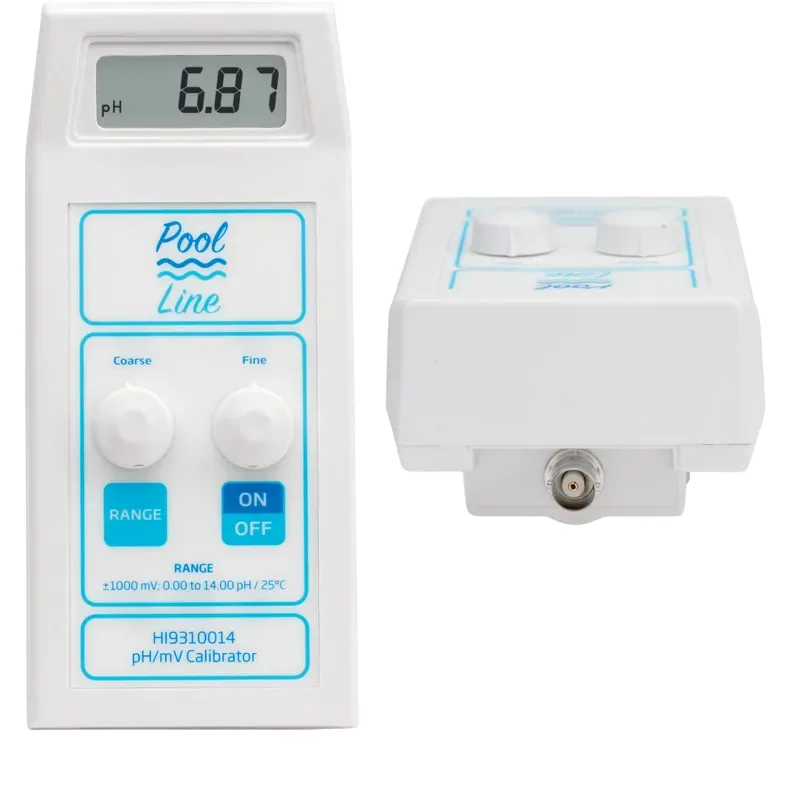

HI9310014 | Simulator pH/mV để kiểm tra và hiệu chuẩn thiết bị đo pH, ORP hồ bơi Hanna là thiết bị mô phỏng tín hiệu cầm tay dành cho kỹ thuật viên bảo trì, phòng kiểm định và đơn vị vận hành hệ thống xử lý nước. Thiết bị tạo ra giá trị pH hoặc điện thế mV xác định, sau đó truyền tín hiệu trực tiếp đến đầu vào của máy đo hay bộ điều khiển để kiểm tra khả năng hiển thị, xử lý và phản hồi của thiết bị.

Thay vì phải dùng điện cực thật và dung dịch mẫu trong mọi bước chẩn đoán, người dùng có thể kết nối model HI9310014 vào cổng BNC của máy cần kiểm tra. Phương pháp này giúp nhanh chóng xác định sai lệch đến từ điện cực, dây tín hiệu hay từ chính mạch đo của máy.

Thương hiệu Hanna Instruments và xuất xứ sản phẩm

Hanna Instruments là thương hiệu thiết bị phân tích được thành lập tại Ý vào năm 1978. Hãng phát triển nhiều dòng máy đo pH, ORP, độ dẫn điện, oxy hòa tan, quang kế, chuẩn độ và thiết bị kiểm soát quá trình cho phòng thí nghiệm, sản xuất công nghiệp, xử lý nước, hồ bơi và thực phẩm.

HI9310014 thuộc dòng Pool Line, có xuất xứ Romania. Sản phẩm được thiết kế chuyên biệt để phục vụ công tác kiểm tra và bảo trì các thiết bị đo pH/ORP có đầu vào BNC, đặc biệt trong hệ thống hồ bơi, spa và xử lý nước.

Ưu điểm và tính năng nổi bật của Hanna HI9310014

Mô phỏng cả tín hiệu pH và mV trên một thiết bị

HI9310014 tích hợp hai chế độ mô phỏng, gồm mô phỏng tín hiệu pH và mô phỏng tín hiệu mV/ORP. Người dùng có thể kiểm tra cả máy đo pH, máy đo ORP và bộ điều khiển quá trình mà không cần sử dụng hai thiết bị hiệu chuẩn riêng biệt.

Hỗ trợ chẩn đoán nhanh lỗi máy đo và điện cực

Một trong những khó khăn phổ biến khi máy đo cho kết quả bất thường là xác định lỗi nằm ở điện cực hay ở phần điện tử của máy. Khi kết nối simulator với đầu vào BNC, kỹ thuật viên có thể đưa vào một giá trị chuẩn xác định và so sánh với kết quả hiển thị. Cách kiểm tra này giúp rút ngắn thời gian khoanh vùng sự cố, hạn chế thay nhầm điện cực và hỗ trợ lập kế hoạch sửa chữa phù hợp.

Dải mô phỏng rộng, thuận tiện kiểm tra nhiều điểm

Thiết bị cho phép mô phỏng toàn bộ dải pH thông dụng và cả tín hiệu điện thế âm, 0 mV hoặc điện thế dương. Nhờ đó, kỹ thuật viên có thể kiểm tra khả năng đáp ứng của máy tại điểm thấp, điểm trung tâm và điểm cao của dải đo thay vì chỉ kiểm tra tại một giá trị đơn lẻ.

Kết nối BNC phổ biến

Cổng kết nối BNC giúp HI9310014 tương thích với nhiều máy đo và bộ điều khiển sử dụng điện cực pH hoặc ORP có đầu nối BNC. Sản phẩm được cung cấp kèm cáp đồng trục BNC/BNC HI7858/1 để kết nối trực tiếp với thiết bị cần kiểm tra.

Thiết kế cầm tay, sử dụng pin độc lập

Thiết bị hoạt động bằng pin 9 V nên phù hợp cho cả phòng kỹ thuật và công việc bảo trì tại hiện trường. Chức năng cảnh báo pin yếu giúp người dùng nhận biết thời điểm cần thay pin, tránh thực hiện kiểm tra khi nguồn cấp không còn ổn định.

Thông tin kỹ thuật chính

Đặc tính	Thông tin
Chế độ mô phỏng	pH và mV/ORP
Dải mô phỏng pH	0,00 đến 14,00 pH
Dải mô phỏng mV	-1000 đến +1000 mV
Độ phân giải pH	0,01 pH
Độ phân giải mV	1 mV
Độ chính xác pH	±0,01 pH
Độ chính xác mV	±1 mV
Điều kiện quy chiếu tín hiệu pH	Các giá trị đầu ra được mô phỏng tại 25°C
Kiểu kết nối	BNC
Nguồn cấp	1 pin 9 V
Thời lượng pin tham khảo	Khoảng 500 giờ sử dụng liên tục
Môi trường hoạt động	0 đến 50°C, độ ẩm tương đối tối đa 95%
Cáp kết nối đi kèm	Cáp đồng trục BNC/BNC HI7858/1

Chức năng, nguyên lý hoạt động và ứng dụng của HI9310014

Chức năng chính

Simulator pH/mV Hanna HI9310014 được sử dụng để tạo tín hiệu điện tương đương với tín hiệu phát ra từ điện cực pH hoặc điện cực ORP. Tín hiệu mô phỏng được đưa trực tiếp vào cổng đầu vào của máy đo, bộ hiển thị hoặc bộ điều khiển quá trình.

• Kiểm tra khả năng tiếp nhận và hiển thị tín hiệu pH của máy đo.
• Kiểm tra kênh đo mV hoặc ORP của thiết bị.
• Đánh giá sai lệch tại nhiều điểm trên toàn bộ dải đo.
• Hỗ trợ hiệu chỉnh phần điện tử theo quy trình của nhà sản xuất máy đo.
• Phân biệt sự cố điện cực với sự cố cổng BNC hoặc mạch xử lý tín hiệu.
• Kiểm tra phản hồi của bộ điều khiển pH/ORP trong quá trình bảo trì.

Nguyên lý mô phỏng tín hiệu pH

Điện cực pH thực tế tạo ra một điện thế phụ thuộc vào chênh lệch hoạt độ ion hydro giữa mẫu và hệ tham chiếu. Máy đo tiếp nhận điện thế rất nhỏ này, xử lý theo quan hệ điện hóa và chuyển đổi thành giá trị pH.

Ở chế độ pH, HI9310014 tạo ra tín hiệu điện mô phỏng theo quan hệ Nernst, tương ứng với giá trị pH mà người dùng lựa chọn. Các giá trị đầu ra của simulator được quy chiếu tại nhiệt độ 25°C. Khi kiểm tra máy có chức năng bù nhiệt độ thủ công, người dùng cần cài đặt nhiệt độ của máy về 25°C để kết quả so sánh phù hợp.

Nguyên lý mô phỏng tín hiệu mV và ORP

Ở chế độ mV, thiết bị tạo trực tiếp một mức điện thế xác định trong dải từ điện thế âm đến điện thế dương. Tín hiệu này mô phỏng đầu ra của điện cực ORP và được truyền qua cáp BNC đến máy đo hoặc bộ điều khiển.

Kỹ thuật viên lựa chọn một giá trị mV, quan sát kết quả trên thiết bị được kiểm tra và đánh giá mức chênh lệch. Việc kiểm tra tại các giá trị âm, 0 mV và dương giúp đánh giá toàn diện hơn khả năng tuyến tính và phản hồi của kênh ORP.

Quy trình kiểm tra cơ bản

• Ngắt kết nối điện cực pH hoặc ORP khỏi máy đo hay bộ điều khiển.
• Kết nối HI9310014 với cổng BNC của thiết bị bằng cáp HI7858/1.
• Bật simulator và kiểm tra trạng thái pin trước khi thử nghiệm.
• Chọn chế độ pH hoặc mV phù hợp với kênh cần kiểm tra.
• Nếu kiểm tra pH, đặt nhiệt độ thủ công của máy đo về 25°C khi chức năng này được hỗ trợ.
• Chọn lần lượt các giá trị mô phỏng và so sánh với kết quả hiển thị trên máy.
• Thực hiện hiệu chỉnh hoặc kiểm tra kỹ thuật theo tài liệu của thiết bị được thử nghiệm nếu sai lệch vượt giới hạn cho phép.

Cách xác định lỗi điện cực hay lỗi máy đo

Nếu máy đo hiển thị đúng và ổn định tại các giá trị do HI9310014 tạo ra, phần đầu vào và mạch xử lý của máy nhiều khả năng vẫn hoạt động bình thường. Khi đó, kỹ thuật viên nên tiếp tục kiểm tra điện cực, dây dẫn, đầu nối, dung dịch điện ly, mối nối tham chiếu và điều kiện mẫu.

Nếu máy đo vẫn hiển thị sai, không ổn định hoặc không phản hồi khi nhận tín hiệu từ simulator, nguyên nhân có thể nằm ở cổng BNC, mạch đầu vào trở kháng cao, mạch khuếch đại, bộ chuyển đổi hoặc thuật toán hiệu chuẩn của máy.

Ứng dụng thực tế

• Kiểm tra bộ điều khiển pH/ORP hồ bơi trong quá trình bảo trì định kỳ.
• Chẩn đoán máy đo dùng trong hệ thống spa, bồn massage và khu vui chơi nước.
• Kiểm tra thiết bị đo tại nhà máy xử lý nước sạch và nước thải.
• Hỗ trợ nghiệm thu tủ điều khiển châm hóa chất theo tín hiệu pH hoặc ORP.
• Kiểm tra máy đo pH/mV trong phòng thí nghiệm và bộ phận kiểm soát chất lượng.
• Đào tạo kỹ thuật viên về nguyên lý tín hiệu điện cực và phương pháp chẩn đoán thiết bị.
• Kiểm tra nhanh thiết bị trước khi gửi hiệu chuẩn, sửa chữa hoặc thay thế điện cực.

Lưu ý về phạm vi sử dụng

HI9310014 chủ yếu kiểm tra đường tín hiệu và phần điện tử của máy đo. Thiết bị không kiểm tra trực tiếp tình trạng màng thủy tinh, mối nối tham chiếu, dung dịch điện ly, độ nhiễm bẩn hoặc thời gian đáp ứng thực tế của điện cực trong mẫu.

Simulator không thay thế hoàn toàn dung dịch đệm khi cần hiệu chuẩn toàn bộ hệ thống đo gồm máy và điện cực. Sau khi xác nhận phần điện tử hoạt động bình thường, điện cực pH thực tế vẫn cần được hiệu chuẩn bằng dung dịch chuẩn phù hợp theo hướng dẫn của nhà sản xuất.

Thiết bị có cấp bảo vệ IP54 nhưng không phải thiết bị chống nước để ngâm. Khi sử dụng tại khu vực hồ bơi hoặc xử lý nước, cần giữ thân máy, cổng BNC, cáp kết nối và khoang pin sạch, khô; không sử dụng simulator trong nước hoặc tại khu vực có nguy cơ ngập.

Cam kết và nơi mua Hanna HI9310014 chính hãng

Lựa chọn đúng HI9310014 chính hãng giúp kỹ thuật viên bảo đảm độ tin cậy của tín hiệu mô phỏng, hạn chế chẩn đoán sai và nâng cao hiệu quả bảo trì hệ thống đo pH/ORP. Khi mua hàng, khách hàng nên kiểm tra đúng model, phụ kiện đi kèm, tình trạng thiết bị và chính sách hỗ trợ kỹ thuật.

LAMHA cung cấp thiết bị đo lường và kiểm tra công nghiệp, hỗ trợ khách hàng lựa chọn đúng sản phẩm theo loại máy đo, kiểu đầu nối và yêu cầu ứng dụng. Đặt mua Simulator pH/mV Hanna HI9310014 chính hãng tại LAMHA để được tư vấn cấu hình, báo giá và hỗ trợ kỹ thuật phù hợp với hệ thống hồ bơi, spa, phòng thí nghiệm hoặc xử lý nước.

Câu hỏi thường gặp về Hanna HI9310014

Hanna HI9310014 dùng để làm gì?

HI9310014 dùng để tạo tín hiệu mô phỏng pH hoặc mV và truyền tín hiệu này đến máy đo hay bộ điều khiển qua cổng BNC. Thiết bị giúp kiểm tra khả năng hiển thị, xử lý tín hiệu và hỗ trợ chẩn đoán lỗi của máy đo pH/ORP.

HI9310014 có kiểm tra được bộ điều khiển pH và ORP hồ bơi không?

Có. Thiết bị phù hợp để kiểm tra bộ điều khiển hồ bơi có đầu vào BNC dành cho điện cực pH hoặc ORP. Kỹ thuật viên có thể mô phỏng nhiều giá trị để quan sát kết quả hiển thị và phản hồi điều khiển của hệ thống.

HI9310014 tương thích với thiết bị nào?

Simulator tương thích với máy đo pH, máy đo mV/ORP và bộ điều khiển quá trình có đầu vào BNC phù hợp. Trước khi kết nối, cần kiểm tra loại cổng và hướng dẫn kỹ thuật của thiết bị cần thử nghiệm.

HI9310014 có thay thế dung dịch đệm pH không?

Không hoàn toàn. HI9310014 kiểm tra phần đầu vào và mạch điện tử bằng tín hiệu mô phỏng. Khi cần hiệu chuẩn toàn bộ hệ thống gồm điện cực pH thực, người dùng vẫn phải sử dụng dung dịch đệm phù hợp.

Làm thế nào để biết lỗi nằm ở điện cực hay máy đo?

Tháo điện cực và kết nối HI9310014 trực tiếp với máy đo. Nếu máy hiển thị đúng các giá trị mô phỏng, nên ưu tiên kiểm tra điện cực, dây dẫn và đầu nối. Nếu máy tiếp tục hiển thị sai, phần đầu vào hoặc mạch điện tử có thể cần được hiệu chỉnh hay sửa chữa.

Tại sao cần đặt nhiệt độ máy đo về 25°C khi kiểm tra pH?

Các giá trị pH đầu ra của HI9310014 được mô phỏng theo điều kiện quy chiếu 25°C. Đặt nhiệt độ thủ công của máy đo về 25°C giúp tránh sai khác do chức năng bù nhiệt độ của thiết bị được kiểm tra.

HI9310014 có thể ngâm trong nước hồ bơi không?

Không. Đây là thiết bị điện tử cầm tay và không được thiết kế để sử dụng dưới nước. Cần giữ máy, cổng BNC và khoang pin khô ráo trong suốt quá trình kiểm tra.

Sản phẩm được cung cấp kèm phụ kiện gì?

Theo cấu hình tiêu chuẩn của nhà sản xuất, HI9310014 được cung cấp cùng cáp đồng trục BNC/BNC HI7858/1 để kết nối simulator với máy đo hoặc bộ điều khiển cần kiểm tra.
