Simulator pH/mV để kiểm tra và hiệu chuẩn Hanna HI9310014

Simulator pH/mV để kiểm tra và hiệu chuẩn Hanna HI9310014

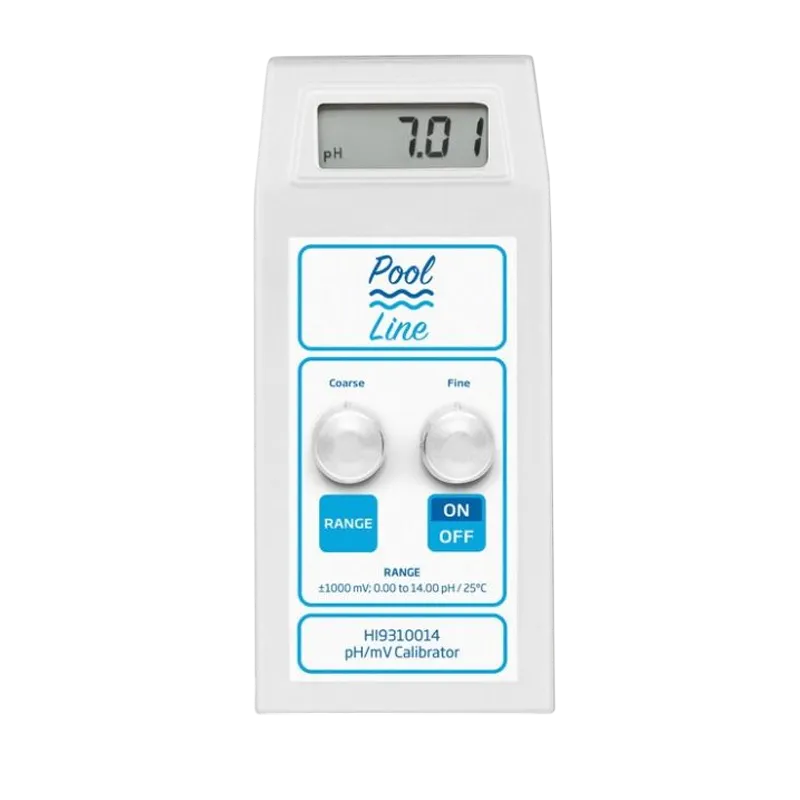

Simulator pH/mV Hanna HI9310014 là thiết bị mô phỏng tín hiệu điện cực chuyên dụng, dùng để kiểm tra, chẩn đoán và hỗ trợ hiệu chuẩn máy đo pH, máy đo ORP hoặc bộ điều khiển quá trình có đầu vào BNC. Thiết bị giúp kỹ thuật viên xác định nhanh sự cố xuất phát từ điện cực, đường cáp hay mạch đo của thiết bị nhận tín hiệu.

Hanna Instruments là thương hiệu thiết bị đo và phân tích được hình thành tại Ý từ năm 1978, nổi bật với các giải pháp đo pH, ORP, độ dẫn điện và kiểm soát chất lượng nước. Model HI9310014 thuộc dòng Pool Line, có xuất xứ Romania theo thông tin sản phẩm, phù hợp cho công việc bảo trì tại hồ bơi, spa, phòng thí nghiệm và hệ thống xử lý nước.

Khác với điện cực pH hoặc ORP thông thường, HI9310014 không tiếp xúc với mẫu đo. Thiết bị chủ động tạo ra tín hiệu pH hoặc mV xác định để đưa trực tiếp vào máy đo cần kiểm tra, qua đó giúp đánh giá khả năng tiếp nhận, xử lý và hiển thị tín hiệu của máy.

Ưu điểm và tính năng nổi bật của Hanna HI9310014

• Mô phỏng đồng thời pH và mV trên cùng một thiết bị, thuận tiện khi kiểm tra máy đo pH, máy đo ORP và bộ điều khiển pH/ORP.
• Tạo tín hiệu pH trong toàn bộ dải từ 0,00 đến 14,00 pH, hỗ trợ kiểm tra nhiều điểm và đánh giá độ tuyến tính của thiết bị đo.
• Tạo tín hiệu mV từ âm sang dương, thích hợp để kiểm tra kênh ORP, điểm 0 mV và khả năng hiển thị hai chiều của máy.
• Đầu nối BNC phổ dụng, dễ kết nối với các máy đo hoặc bộ điều khiển sử dụng đầu vào điện cực chuẩn BNC.
• Màn hình LCD hiển thị trực tiếp giá trị đang được mô phỏng, giúp người dùng đối chiếu nhanh với kết quả trên thiết bị cần kiểm tra.
• Nút lựa chọn chế độ pH hoặc mV cùng cơ cấu điều chỉnh giá trị giúp thao tác kiểm tra tại nhiều điểm thuận tiện.
• Tín hiệu pH được mô phỏng theo điều kiện tham chiếu 25°C, tạo cơ sở thống nhất khi kiểm tra và hiệu chỉnh máy đo.
• Thiết kế cầm tay dùng pin 9 V, phù hợp cho kỹ thuật viên bảo trì tại hiện trường mà không cần nguồn điện xoay chiều.
• Có cảnh báo pin yếu, hạn chế việc tiếp tục kiểm tra khi nguồn pin không còn bảo đảm khả năng tạo tín hiệu ổn định.
• Đi kèm cáp đồng trục BNC/BNC, hỗ trợ kết nối trực tiếp giữa simulator và thiết bị cần kiểm tra.

Thông số kỹ thuật tham khảo

Đặc tính	Thông tin
Chức năng	Mô phỏng tín hiệu pH và mV
Dải mô phỏng pH	0,00 đến 14,00 pH
Độ phân giải pH	0,01 pH
Độ chính xác pH	±0,01 pH
Dải mô phỏng mV	-1000 đến +1000 mV
Độ phân giải mV	1 mV
Độ chính xác mV	±1 mV
Nhiệt độ tham chiếu	Các giá trị pH đầu ra được mô phỏng tại 25°C
Kiểu kết nối	BNC
Nguồn cấp	1 pin 9 V
Thời lượng pin tham khảo	Khoảng 500 giờ sử dụng liên tục
Điều kiện vận hành	0 đến 50°C, độ ẩm tương đối tối đa 95%
Cáp kết nối đi kèm	Cáp đồng trục BNC/BNC HI7858/1 dài 1 m

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng kiểm tra máy đo pH và ORP

Thiết bị mô phỏng pH/mV HI9310014 thay thế tạm thời điện cực thật bằng một nguồn tín hiệu có giá trị xác định. Khi simulator được kết nối với đầu vào BNC của máy đo, người dùng có thể lựa chọn chế độ pH hoặc mV, đặt giá trị cần thử và so sánh kết quả giữa hai thiết bị.

Nếu máy đo hiển thị đúng hoặc nằm trong giới hạn cho phép so với tín hiệu của simulator, mạch tiếp nhận và xử lý tín hiệu của máy về cơ bản đang hoạt động bình thường. Khi đó, nguyên nhân của kết quả đo bất thường có thể nằm ở điện cực, cáp điện cực, đầu nối bẩn hoặc quy trình hiệu chuẩn thực tế.

Nếu giá trị trên máy đo sai lệch đáng kể so với tín hiệu mô phỏng, kỹ thuật viên có cơ sở kiểm tra sâu hơn đối với cổng BNC, mạch khuếch đại trở kháng cao, bộ chuyển đổi tín hiệu, chức năng hiệu chuẩn hoặc màn hình của máy.

Nguyên lý mô phỏng tín hiệu pH

Ở chế độ pH, HI9310014 tạo ra một điện áp tương đương với tín hiệu của điện cực pH theo quan hệ điện hóa Nernst tại nhiệt độ tham chiếu 25°C. Mỗi giá trị pH được thiết lập trên simulator tương ứng với một mức điện thế xác định, sau đó được truyền qua cáp BNC đến đầu vào điện cực của máy đo.

Người vận hành có thể lần lượt kiểm tra các điểm axit, trung tính và kiềm để đánh giá khả năng hiển thị cũng như độ tuyến tính của máy trên toàn dải. Khi thử máy đo có chức năng nhập nhiệt độ thủ công, nên đặt nhiệt độ tham chiếu của máy ở 25°C để phù hợp với tín hiệu đầu ra của simulator.

Nguyên lý mô phỏng tín hiệu mV và ORP

Ở chế độ mV, thiết bị tạo ra tín hiệu điện áp một chiều từ -1000 đến +1000 mV. Tín hiệu này mô phỏng đầu ra của điện cực ORP hoặc một nguồn điện thế cần đo, cho phép kiểm tra khả năng nhận biết giá trị âm, giá trị dương và điểm 0 mV của máy.

Việc thử nhiều điểm trên dải mV giúp kỹ thuật viên đánh giá kênh ORP, kiểm tra độ tuyến tính và phát hiện các sai lệch bất thường trước khi đưa thiết bị trở lại vận hành.

Quy trình kiểm tra cơ bản

• Ngắt điện cực pH hoặc ORP thật khỏi đầu vào BNC của máy đo hay bộ điều khiển.
• Kết nối HI9310014 với thiết bị cần kiểm tra bằng cáp BNC/BNC HI7858/1.
• Kiểm tra cảnh báo pin yếu trước khi bắt đầu mô phỏng.
• Bật simulator và lựa chọn chế độ pH hoặc mV phù hợp.
• Thiết lập lần lượt các giá trị cần kiểm tra trên toàn dải hoạt động mong muốn.
• So sánh giá trị hiển thị trên simulator với kết quả của máy đo hoặc bộ điều khiển.
• Thực hiện hiệu chỉnh máy theo đúng hướng dẫn của nhà sản xuất nếu phát hiện sai lệch vượt giới hạn cho phép.

Ứng dụng tiêu biểu

• Kiểm tra và hiệu chuẩn máy đo pH tại phòng thí nghiệm, khu vực sản xuất hoặc bộ phận bảo trì thiết bị đo.
• Chẩn đoán máy đo ORP và bộ điều khiển pH/ORP trong hồ bơi, bồn sục, spa và hệ thống châm hóa chất tự động.
• Kiểm tra ngõ vào BNC, cáp kết nối và mạch tiếp nhận tín hiệu của bộ điều khiển quá trình.
• Phân biệt lỗi của điện cực với lỗi của máy đo trước khi quyết định thay đầu dò hoặc gửi thiết bị đi sửa chữa.
• Kiểm tra định kỳ thiết bị đo trong hệ thống xử lý nước, nước thải, nuôi trồng thủy sản và các dây chuyền kiểm soát chất lượng nước.
• Đánh giá nhanh thiết bị sau sửa chữa hoặc trước khi đưa trở lại hệ thống vận hành.

HI9310014 mô phỏng tín hiệu điện của đầu dò nhưng không đánh giá được tình trạng thực tế của màng thủy tinh, mối nối tham chiếu hoặc dung dịch điện ly bên trong điện cực. Vì vậy, thiết bị không thay thế hoàn toàn quy trình hiệu chuẩn hệ thống bằng dung dịch đệm pH hoặc dung dịch chuẩn ORP khi cần kiểm tra cả máy và điện cực.

Cam kết và nơi mua Hanna HI9310014 chính hãng

Lựa chọn đúng Simulator pH/mV Hanna HI9310014 chính hãng giúp kỹ thuật viên bảo trì có nguồn tín hiệu ổn định để chẩn đoán máy đo, tránh thay nhầm điện cực và giảm thời gian dừng của hệ thống kiểm soát pH/ORP.

Đặt mua sản phẩm tại LAMHA để được tư vấn khả năng tương thích với máy đo hoặc bộ điều khiển đang sử dụng, cung cấp đầy đủ thông tin kỹ thuật, báo giá và chính sách bảo hành theo sản phẩm. LAMHA hỗ trợ lựa chọn thiết bị phù hợp cho phòng thí nghiệm, hồ bơi, spa, trạm xử lý nước và hoạt động bảo trì thiết bị đo công nghiệp.

Câu hỏi thường gặp (FAQ)

Hanna HI9310014 dùng để làm gì?

Hanna HI9310014 tạo ra tín hiệu pH hoặc mV xác định để kiểm tra khả năng tiếp nhận, xử lý và hiển thị của máy đo pH, máy đo ORP hoặc bộ điều khiển quá trình sử dụng đầu vào BNC.

HI9310014 có kiểm tra được cả máy đo pH và ORP không?

Có. Thiết bị có hai chế độ mô phỏng pH và mV. Chế độ pH dùng để thử kênh đo pH, trong khi chế độ mV phù hợp để kiểm tra máy đo ORP hoặc chức năng đo điện thế.

HI9310014 có thay thế dung dịch đệm pH không?

Không hoàn toàn. Simulator dùng để kiểm tra và hỗ trợ hiệu chỉnh phần điện tử của máy đo. Khi cần đánh giá đồng thời điện cực và toàn bộ hệ thống đo, người dùng vẫn phải hiệu chuẩn bằng dung dịch đệm pH theo hướng dẫn của nhà sản xuất.

Simulator có giúp xác định điện cực pH bị hỏng không?

Có thể hỗ trợ xác định theo phương pháp loại trừ. Nếu máy đo hiển thị đúng khi kết nối với simulator nhưng sai khi kết nối lại điện cực, cần kiểm tra điện cực, cáp, đầu nối, dung dịch bảo quản và quy trình hiệu chuẩn.

HI9310014 kết nối với máy đo bằng cách nào?

Thiết bị sử dụng kết nối BNC và được cung cấp cùng cáp đồng trục BNC/BNC HI7858/1. Một đầu cáp nối với simulator, đầu còn lại nối vào cổng điện cực BNC của máy cần kiểm tra.

Tín hiệu pH của HI9310014 được tham chiếu ở nhiệt độ nào?

Tất cả giá trị pH đầu ra của thiết bị được mô phỏng tại nhiệt độ tham chiếu 25°C. Khi máy đo cho phép cài nhiệt độ thủ công, nên đặt máy ở 25°C trong quá trình kiểm tra.

HI9310014 có dùng được cho bộ điều khiển châm hóa chất hồ bơi không?

Có, miễn là bộ điều khiển có đầu vào pH hoặc ORP sử dụng đầu nối BNC và dải tín hiệu tương thích. Simulator đặc biệt hữu ích khi kiểm tra bộ điều khiển châm axit, bazơ hoặc chất khử trùng trong hồ bơi và spa.

Có thể sử dụng HI9310014 khi thiết bị cần kiểm tra đang điều khiển bơm định lượng không?

Cần thận trọng vì tín hiệu mô phỏng có thể khiến bộ điều khiển kích hoạt đầu ra điều khiển. Trước khi thử, nên chuyển hệ thống sang chế độ bảo trì, ngắt hoặc khóa bơm định lượng và các cơ cấu chấp hành để tránh châm hóa chất ngoài ý muốn.

HI9310014 có chống nước hoàn toàn không?

Không. Thiết bị không được thiết kế để ngâm trong nước. Khi làm việc tại hồ bơi hoặc trạm xử lý nước, cần giữ simulator khô ráo, tránh hóa chất, hơi ẩm quá mức và tháo pin nếu không sử dụng trong thời gian dài.
